54LS73 / 74LS73 LSTTL型负沿触发双J－K触发器（带清零）

54LS73 / 74LS73 典型参数：f工作频率=45MHz Pd=10mW/每触发器

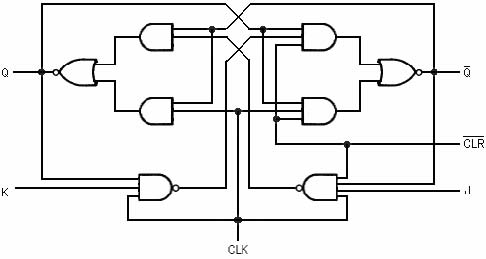

逻辑图

功能表

输		入		输	出
清零	时钟
	CLK	J	K	Q
L	×	×	×	L	H
H	↓	L	L	Q0	0
H	↓	H	L	H	L
H	↓	L	H	L	H
H	↓	H	H	翻	转
H	H	×	×	Q0	0

H=高电平 L=低电平 X=不定

↓=从高电平过渡到低电平 QO=建立稳态输入条件之前 Q的电平

0=建立稳态输入条件之前的电平

说明：

LS73有单独的 J、K、清零()和时钟(CLK)输入，当时钟进到高电平时，输入端被赋能，数据被接受，当时钟脉冲处于高电平时，输入端 J、K的逻辑电平可以允许改变，并且只要具有最小的建立时间，那么根据真值表，双稳态即可实现，输入数据只在时钟脉冲的负沿上被传递到输出端。

推荐工作条件

符号	参数名称			74LS73			54LS73		单位
			最小	典型	最大	最小	典型	最大
Vcc	电源电压		4.75	5	5.25	4.5	5	5.5	V
VIH	输入高电平电压		2.0			2.0			V
VIL	输入低电平电压				0.8			0.7	V
IOH	输出高电平电流				-400			-400	μA
IOL	输出低电平电流				8			4	mA
fCK	时钟频率		0		30	0		30	MHz
tW	脉冲宽度	时钟高电平	20			20			ns
		清除低电平	25			25
tsu	建立时间	高电平数据	20↓			20↓			ns
		低电平数据	20↓			20↓
th	保持时间		0↓			0↓			ns
TA	工作环境温度		-40		85	-55		125	℃

电 性 能：（除特别说明外，均为全温度范围）

符号	参数名称	测试条件		74Ⅱ			54			单位
				最小	典型	最大	最小	典型	最大
VIK	输入钳位电压	Vcc=最小 II =-18mA				-1.5			-1.5	V
VOH	输出高电平电压	Vcc=最小 VIL =最大 VIH=2V IOH=最大		2.7			2.5	3.4		V
VOL	输出低电平电压	Vcc=最小 VIL=最大 VIH=2V IOL=最大				0.5		0.25	0.4	V
	输入电流	Vcc=最大	J、K			0.1			0.1	mA
II	(最大输入电压时 )	VI=7V	清零			0.3			0.3
			时钟			0.4			0.4
		Vcc=最大	J、K			20			20	μA
IIH	输入高电平电流	VI=2.7V	清零			60			60
			时钟			80			80
IIL	输入低电平电流	Vcc=最大 VI=0.4V	J、K			-0.4			-0.4	mA
			清零、时钟			-0.8			-0.8
IOS	输出短路电流	Vcc=最大 VO=0V		-20		-100	-20		-100	mA
ICC	电源电流	Vcc=最大（注）				6		4	6	mA

注：测 Icc时，所有输出开路，输出 Q和依次为高电平下测量。测量时，时钟输入接地。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。

交流（开关）参数：Vcc=5.0V, TA=25℃

符号	参数名称	从（输入）	到（输出）	测试条件	参数值			单位
					最小	典型	最大
fmax	最大时钟频率			CL=15pF	30	45		MHz
tPLH	传输延迟时间	或	输出			15	20	ns
tPHL	传输延迟时间	CLK		RL=2kΩ		15	20
