54LS377 / 74LS377 LSTTL型八 D触发器（单向带使能）

54LS377 / 74LS377 特点

• 每个触发器都有各自的数据输入
• 应用包括：缓冲/存储寄存器移位寄存器图形发生器
• 典型参数：f工作频率=40MHz Pd=85mW

输		入	输出
使能	时钟	数据	Q
	CLK	D
H	X	X	QO
L	↑	H	H
L	↑	L	L
X	L	X	QO

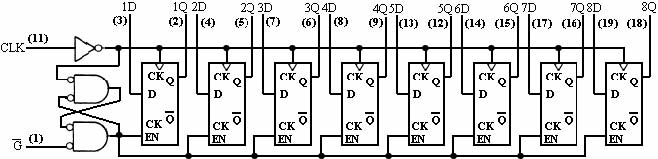

逻辑图

说明：

这种单片正沿触发的触发器用TTL电路完成有使能输入的D型触发器逻辑功能，有一个公共使能。

如果使能输入

为低，则在时钟脉冲的正跃变时，满足建立时间要求的 D输入端的信息将传送到 Q输出。时钟触发在一个特定电平下发生，而与正跃变脉冲的翻转时间无关。当时钟输入处于高电平或低电平时， D输入信号不影响输

出。这种电路的设计可以防止输入翻转产生的错误时钟。

推荐工作条件

符号	参数名称		74LS377			54LS377			单位
			最小	典型	最大	最小	典型	最大
Vcc	电源电压		4.75	5	5.25	4.5	5	5.5	V
VIH	输入高电平电压		2.0			2.0			V
VIL	输入低电平电压				0.8			0.7	V
IOH	输出高电平电流				-400			-400	μA
IOL	输出低电平电流				8			4	mA
fCK	时钟频率		0		30	0		30	MHz
tW	时钟或清除脉冲宽度		20↑			20↑			ns
		数据	20↑			20↑			ns
tsu	建立时间	使能有效态	25↑			25↑
		使能无效态	10↑			10↑
th	保持时间	数据和使能	5↑			5↑			ns
TA	工作环境温度		-40		85	-55		125	℃

电 性 能：（除特别说明外，均为全温度范围）

符号	参数名称	测试条件	74Ⅱ			54			单位
				参数值		参数值
			最小	典型	最大	最小	典型	最大
VIK	输入钳位电压	Vcc=最小 II =-18mA			-1.5			-1.5	V
VOH	输出高电平电压	Vcc=最小 VIL=最大 VIH=2V IOH=最大	2.7			2.5	3.4		V
VOL	输出低电平电压	Vcc=最小 VIL=最大 VIH=2V IOL=最大			0.5		0.25	0.4	V
II	输入电流 (最大输入电压时 )	Vcc=最大 VI=7V			0.1			0.1	mA
IIH	输入高电平电流	Vcc=最大 VI=2.7V			20			20	μA
IIL	输入低电平电流	Vcc=最大 VI=0.4V			-0.4			-0.4	mA
IOS	输出短路电流	Vcc=最大 VO=0V	-20		-100	-20		-100	mA
ICC	电源电流	Vcc=最大（注）			28		17	28	mA

注：测 Icc时，所有输出开路，所有数据和使能输入接地，时钟端 (CLK)先瞬时接地再接 4.5V。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流（开关）参数：Vcc=5.0V, TA=25℃

符号	参数名称	从（输入）	到（输出）	测试条件		参数值		单位
					最小	典型	最大
fmax	最大时钟频率	CLK		CL=15pF	30	40		MHz
tPLH	传输延迟时间	CLK	任一 Q			17	27	ns
tPHL	传输延迟时间			RL=2kΩ		18	27	ns
