54LS374 / 74LS374 LSTTL型八D正沿触发器(三态)

54LS374 / 74LS374 特点

• 三态总线驱动输出
• 置数全并行存取
• 缓冲控制输入

·时钟输入有改善抗扰度的滞后作用外引线排列图

功能表

输入			输出
输出控制	时钟	数据
	CLK	D	Q
L	↑	H	H
L	↑	L	L
L	L	×	QO
H	×	×	Z

H=高电平 L=低电平 ×=不定 Z=高阻态

↑=从低转换到高电平 QO=建立稳态输入条件前 Q的电平

说明：

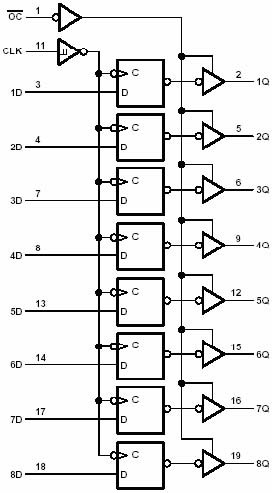

LS374的八个触发器是边沿触发 D型触发器。在时钟的正跳动，Q输出将处于 D输入端已建立的逻辑状态。

时钟线上的施密特触发缓冲输入将简化系统设计，因为输入滞后作用使交流和直流抗扰度一般提高 400mV。缓冲输出的控制输入将使八个输出处于正常状态（高电平或低电平）或处于高阻状态。在高阻态下，输出既不能有效地给总线加负载，也不能有效地驱动总线。

输出控制不影响触发器的内部工作，既老数据可以保持，甚至当输出被关闭，新的数据也可以置入。

推荐工作条件

符号	参数名称		74LS374			54			单位
				参数值			参数值
			最小	典型	最大	最小	典型	最大
Vcc	电源电压		4.75	5	5.25	4.5	5	5.5	V
VIH	输入高电平电压		2.0			2.0			V
VIL	输入低电平电压				0.8			0.7	V
IOH	输出高电平电流				-2.6			-1	mA
IOL	输出低电平电流				24			12	mA
tW	时钟脉冲宽度	高	15			15			ns
		低	15			15			ns
tsu	数据建立时间		20↑			20↑			ns
th	数据保持时间		0↑			0↑			ns
TA	工作环境温度		-40		85	-55		125	℃

电 性 能：（除特别说明外，均为全温度范围）

符号	参数名称	测试条件	74LS374			54LS374			单位
			最小	典型	最大	最小	典型	最大
VIK	输入钳位电压	Vcc=最小 II =-18mA			-1.5			-1.5	V
VOH	输出高电平电压	Vcc=最小 VIL =最大 VIH=2V IOH=最大	2.4	3.1		2.4	3.4		V
VOL	输出低电平电压	Vcc=最小 VIL=最大 VIH=2V IOL=最大		0.35	0.5		0.25	0.4	V
II	输入电流 (最大输入电压时 )	Vcc=最大 VI=7V			0.1			0.1	mA
IIH	输入高电平电流	Vcc=最大 VI=2.7V			20			20	μA
IIL	输入低电平电流	Vcc=最大 VI=0.4V			-0.4			-0.4	mA
IOZH	高关态输出电流	Vcc=最大 VI=2.0V Vo=2.7V			20			20	μA
IOZL	低关态输出电流	Vcc=最大 VI=2.0V Vo=0.4V			-20			-20	μA
IOS	输出短路电流	Vcc=最大 VO=0V	-30		-130	-30		-130	mA
ICC	电源电流	Vcc=最大 (注)			40		27	40	mA

注：Icc在输出控制端加 4.5V时测量。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流（开关）参数：Vcc=5.0V, TA=25℃

符号	参数名称	从（输入）	到（输出）	测试条件	参数值			单位
					最小	典型	最大
fmax	最大时钟频率				35	50		MHz
tPLH	传输延迟时间	时钟				15	28	ns
tPHL	传输延迟时间	CLK		CL=45pF		19	28
tPZH	传输延迟时间	输出控制	任一 Q			20	28	ns
tPZL	传输延迟时间			RL=667Ω		21	28
tPHZ	传输延迟时间	输出控制		CL=5pF		12	20	ns
tPLZ	传输延迟时间			RL=667Ω		14	25
