54LS273 / 74LS273 LSTTL型 8D触发器（带清零单边输出）

54LS273 / 74LS273 特点

• 含有单向输出的 8个触发器
• 缓冲的时钟输入和直接的清零输入
• 每个触发器均有单独的数据输入
• 可用于：缓冲 /存放寄存器；移位寄存器；图案发生器
• 典型参数：f工作频率=40MHz Pd=10mW/每触发器

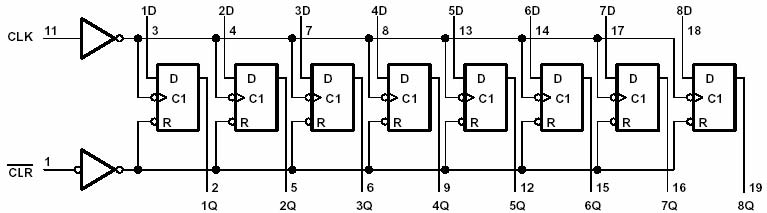

逻辑图

功能表

输	入		输出
清零	时钟
	CLK	D	Q
L	×	×	L
H	↑	H	H
H	↑	L	L
H	L	×	QO

H=高电平 L=低电平 ×=不定态

↑=从低电平转到高电平

说明：

本电路是单片集成正沿触发的触发器，它用直接清零输入执行 D型触发器的逻辑功能。

符合建立时间要求的 D输入端上的信息，在时钟脉冲的正跃变沿上传到 Q输出端，时钟的触发产生于特定的电压电平上，且不直接同正跃变脉冲的跃变时间有关。当时钟输入处于高电平或低电平时，D输入的信号在输出端处没有影响。

该触发器确保相应于时钟频率由 0到 30MHz的范围内。

符号	参数名称		74LS26			54			单位
			最小	典型	最大	最小	典型	最大
Vcc	电源电压		4.75	5	5.25	4.5	5	5.5	V
VIH	输入高电平电压		2.0			2.0			V
VIL	输入低电平电压				0.8			0.7	V
IOH	输出高电平电流				-400			-400	μA
IOL	输出低电平电流				8			4	mA
fCK	时钟频率		0		30	0		30	MHz
tW	时钟/清零脉冲宽度		20			20			ns
tsu	建立时间	数据输入	20↑			20↑			ns
		清除无效态	25↑			25↑			ns
th	数据保持时间		5↑			5↑			ns
TA	工作温度		-40		85	-55		125	℃

电 性 能：（除特别说明外，均为全温度范围）

符号	参数名称	测试条件	74Ⅱ			54			单位
			最小	典型	最大	最小	典型	最大
VIK	输入钳位电压	Vcc=最小 II=-18mA			-1.5			-1.5	V
VOH	输出高电平电压	Vcc=最小 VIL=最大 VIH=2V IOH=最大	2.7			2.5	3.4		V
VOL	输出低电平电压	Vcc=最小 VIL =最大 VIH=2V IOL =最大			0.5		0.25	0.4	V
II	输入电流 (最大输入电压时 )	Vcc=最大 VI=7V			0.1			0.1	mA
IIH	输入高电平电流	Vcc=最大 VI=2.7V			20			20	μA
IIL	输入低电平电流	Vcc=最大 VI=0.4V			-0.4			-0.4	mA
IOS	输出短路电流	Vcc=最大 VO=0V	-20		-100	-20		-100	mA
ICC	电源电流	Vcc=最大（注）			27		17	27	mA

注：测 Icc时，所有输出开路，所有数据输入和清零输入加 4.5V，在时钟瞬时拉地后，再接 4.5V然后测量 Icc。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流（开关）参数：Vcc=5.0V, TA=25℃

符号	参数名称	从（输入）	到（输出）	测试条件	参数值			单位
					最小	典型	最大
fmax	最大时钟频率				30	40		MHz
tPHL	传输延迟时间		任一 Q	CL=15Pf		18	27	ns
tPLH	传输延迟时间	CLK				17	27
tPHL	传输延迟时间			RL=2kΩ		18	27	ns
