54LS251 / 74LS251 LSTTL型数据选择器/多路调制器(三态)

特点:

H=高电平 L=低电平 ×=不定 Z=高阻态 D0~D7:为数据输入 D0~D7的逻辑输入电平。

说明:

54LS251 / 74LS251 这种单片数据选择器/多路调制器包含有全在片译码功能,可以对 8选 1的数据源进行选择,并有选通控制三态输出。选通必须处于低逻辑电平才能使能本电路。有了三态输出,便可将多个输出端接到公用总线上。当选通输入为“高”时,两输出端都处于高阻态,这时图腾柱输出电路上下两个晶体管都截止,输出既不能有效驱动总线也不能有效地对总线加上负载。当选通输入为低时,则允许输出,并如标准 TTL图腾柱输出那样工作。

为了尽力避免两个相反逻辑电平的输出端占用一根公共总线,将输出控制电路设计成平均输出禁止时间更短于输出的平均赋能时间。

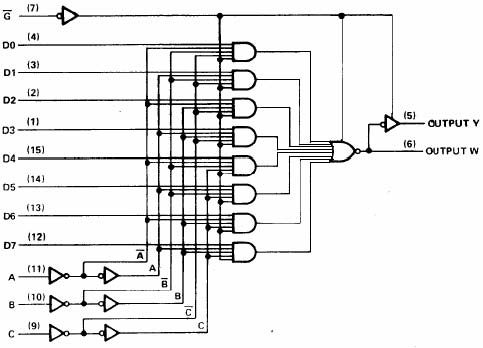

逻辑图

推荐工作条件

符号 参数名称 74LS251 54 单位
最小 典型 最大 最小 典型 最大
Vcc 电源电压 4.75 5 5.25 4.5 5 5.5 V
VIH 输入高电平电压 2.0 2.0 V
VIL 输入低电平电压 0.8 0.7 V
IOH 输出高电平电流 -2.6 -1.0 mA
IOL 输出低电平电流 8 4 mA
TA 工作环境温度 -40 85 -55 125

电 性 能:(除特别说明外,均为全温度范围)

符号 参数名称 测试条件 74LS251 54LS251 单位
最小 典型 最大 最小 典型 最大
VIK 输入钳位电压 Vcc=最小 II=-18mA -1.5 -1.5 V
VOH 输出高电平电压 Vcc=最小 VIL =最大 VIH=2V IOH =最大 2.4 2.4 3.1 V
VOL 输出低电平电压 Vcc=最小 VIL =最大 VIH=2V IOL =最大 0.5 0.25 0.4 V
II 输入电流 (最大输入电压时 ) Vcc=最大 VI=7V 0.1 0.1 mA
IIH 输入高电平电流 Vcc=最大 VI=2.7V 20 20 μA
IIL 输入低电平电流 Vcc=最大 VI=0.4V -0.4 -0.4 mA
IOZH 高关态输出电流 Vcc=最大 VI=2.0V Vo=2.7V 20 20 μA
IOZL 低关态输出电流 Vcc=最大 VI=2.0V Vo=0.4V -20 -20 μA
IOS 输出短路电流 Vcc=最大 VO=0V -30 -130 -30 -130 mA
ICC 电源电流 Vcc=最大(注) 条件 A 10 6.1 10 mA
条件 B 12 7.1 12 mA

注: Icc测量时,所有输出开路,所有数据和选择输入接 4.5V,测试条件为:条件 A:选通端接地;条件 B:选通端接 4.5V。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。

交流(开关)参数:Vcc=5.0V, TA=25℃

符号 参数名称 从(输入) 到(输出) 测试条件 参数值 单位
最小 典型 最大
tPLH 传输延迟时间 A、B、C Y 29 45 ns
tPHL 传输延迟时间 (4级) 28 45
tPLH 传输延迟时间 A、B、C W 20 33 ns
tPHL 传输延迟时间 (3级) 21 33
tPLH 传输延迟时间 任一 D Y CL=15pF 17 28 ns
tPHL 传输延迟时间 18 28
tPLH 传输延迟时间 任一 D W RL=2KΩ 10 15 ns
tPHL 传输延迟时间 9 15
tPZH 传输延迟时间 选通 Y 30 45 ns
tPZL 传输延迟时间 26 40
tPZH 传输延迟时间 选通 W 17 27 ns
tPZL 传输延迟时间 24 40
tPHZ 传输延迟时间 选通 Y 30 45 ns
tPLZ 传输延迟时间 CL=5 pF 15 25
tPHZ 传输延迟时间 选通 W RL=2KΩ 37 55 ns
tPLZ 传输延迟时间 15 25
