54LS21 / 74LS21 LSTTL型双4输入与门
54LS21 / 74LS21 典型参数：tpd=12ns Pd=4.25mW/每门

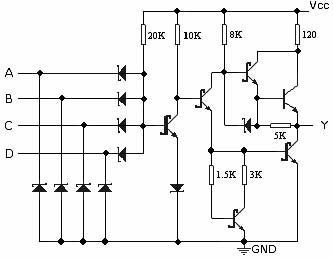

逻辑符号
逻辑式： 逻辑表：外引线排列图：
| 输入 | 输出 | ||
| A | B C | D | Y |
| H | H H | H | H |
| L | × × | × | L |
| × | L × | × | L |
| × | × L | × | L |
| × | × × | L | L |
NC：空脚
×=不定
推荐工作条件
| 符号 | 参数名称 | 744LS21 | 544LS21 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | |||
| Vcc | 电源电压 | 4.75 | 5 | 5.25 | 4.5 | 5 | 5.5 | V |
| VIH | 输入高电平电压 | 2 | 2 | V | ||||
| VIL | 输入低电平电压 | 0.8 | 0.7 | V | ||||
| IOH | 输出高电平电流 | -400 | -400 | μA | ||||
| IOL | 输出低电平电流 | 8 | 4 | mA | ||||
| TA | 工作环境温度 | -40 | 85 | -55 | 125 | ℃ | ||
电 性 能：（除特别说明外，均为全温度范围）
| 符号 | 参数名称 | 测试条件 | 744LS21 | 544LS21 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | ||||
| VIK | 输入钳位电压 | Vcc=最小 II=-18mA | -1.5 | -1.5 | V | ||||
| VOH | 输出高电平电压 | Vcc=最小 VIH=2V VOH=最大 | 2.7 | 2.5 | 3.4 | V | |||
| VOL | 输出低电平电压 | Vcc=最小 VIL=最大 IOL=最大 | 0.5 | 0.25 | 0.4 | V | |||
| II | 输入电流 (最大输入电压时 ) | Vcc=最大 VI=7V | 0.1 | 0.1 | mA | ||||
| IIH | 输入高电平电流 | Vcc=最大 VI=2.7V | 20 | 20 | μA | ||||
| IIL | 输入低电平电流 | Vcc=最大 VI=0.4V | -0.4 | -0.4 | mA | ||||
| IOS | 输出短路电流 | Vcc=最大 VO=0V | -20 | -100 | -20 | -100 | mA | ||
| ICCH | 高电平电源电流 | Vcc=最大输入开路 | 2.4 | 1.2 | 2.4 | mA | |||
| ICCL | 低电平电源电流 | Vcc=最大 VI=0V | 4.4 | 2.2 | 4.4 | mA | |||
注：所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流（开关）参数：Vcc=5.0V, TA=25℃
| 符号 | 参数名称 | 从（输入） | 到（输出） | 测试条件 | 参数值 | 单位 | ||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | ||||||
| tPLH | 传输延迟 | A、B、C、D | Y | CL=15pF | 8 | 15 | ns | |
| tPHL | 传输延迟 | Y | RL=2kΩ | 10 | 20 | ns | ||
