54LS151 / 74LS151 LSTTL型8选1数据选择器

54LS151 / 74LS151 特点：

TTL和 DTL电路完全相容典型参数：

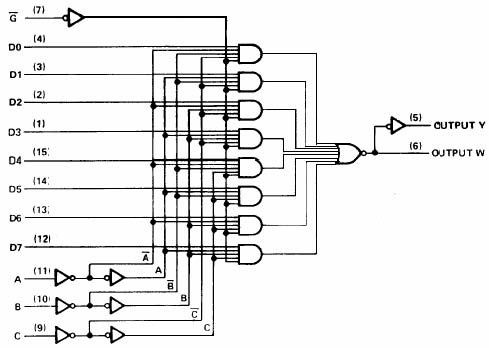

逻辑图
54LS151/74LS151 说明：

这种单片数据选择器包含全芯片的二进制译码，以便从 8个数据中选择 1个数据输出。它具有一个选通输入，为使器件赋能，选通输入必须接低电平。选通处于高电平时将使 W输出为高电平，而使 Y输出为低电平，电路无效。

W输出端和 Y输出端互补。

推荐工作条件
符号 参数名称 74LS151 54LS151 单位
最小 典型 最大 最小 典型 最大
Vcc 电源电压 4.75 5 5.25 4.5 5 5.5 V
VIH 输入高电平电压 2.0 2.0 V
VIL 输入低电平电压 0.8 0.7 V
IOH 输出高电平电流 -400 -400 μA
IOL 输出低电平电流 8 4 mA
TA 工作环境温度 -40 85 -55 125 ℃
电 性 能：（除特别说明外，均为全温度范围）
符号 参数名称 测试条件 74LS151 54LS151 单位
最小 典型 最大 最小 典型 最大
VIK 输入钳位电压 Vcc=最小 II =-18mA -1.5 -1.5 V
VOH 输出高电平电压 Vcc=最小 VIL =最大 VIH=2V IOH =最大 2.7 2.5 3.4 V
VOL 输出低电平电压 Vcc=最小 VIL=最大 VIH=2V IOL=最大 0.5 0.25 0.4 V
II 输入电流 (最大输入电压时 ) Vcc=最大 VI=7V 0.1 0.1 mA
IIH 输入高电平电流 Vcc=最大 VI=2.7V 20 20 μA
IIL 输入低电平电流 Vcc=最大 VI=0.4V -0.4 -0.4 mA
IOS 输出短路电流 Vcc=最大 VO=0V -20 -100 -20 -100 mA
ICC 电源电流 Vcc=最大 (注) 10 6.0 10 mA

注：在所有输出开路，所有输入端加 4.5V条件下测 Icc。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。

交流（开关）参数：Vcc=5.0V, TA=25℃
符号 参数名称 从（输入） 到（输出） 测试条件 参数值 单位
最小 典型 最大
tPLH 传输延迟时间 A、B或 C Y 27 43 ns
tPHL 传输延迟时间 （4级） 18 30
tPLH 传输延迟时间 A、B或 C W 14 23 ns
tPHL 传输延迟时间 （3级） 20 32
tPLH 传输延迟时间 Y CL=15pF 26 42 ns
tPHL 传输延迟时间 选通 20 32
tPLH 传输延迟时间 W RL=2kΩ 15 24 ns
tPHL 传输延迟时间 选通 18 30
tPLH 传输延迟时间 任一 D Y 20 32 ns
tPHL 传输延迟时间 16 26
tPLH 传输延迟时间 任一 D W 13 21 ns
tPHL 传输延迟时间 12 20
