54S74 / 74S74 STTL型双 D触发器（带预置和清零）

54S74 / 74S74 典型参数：f工作频率=110Hz Pd=75mW/每触发器

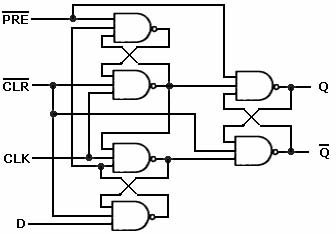

逻辑图

功能表

	输	入		输	出
预置 PRE	清零 CLR	时钟 CLK	数据 D	Q	Q
L	H	×	×	H	L
H	L	×	×	L	H
L	L	×	×	H*	H*
H	H	↑	H	H	L
H	H	↑	L	L	H
H	H	L	×	Q0	Q0

H=高电平 L=低电平 × =不定 ↑ =从低电平过渡到高电平 QO=建立稳态输入条件之前的 Q电平， Q0 =建立稳态输入条件之前的 Q电平

* 这种情况是不稳定的，即当预置和清除输入回到高电平时，状态将不能保持。

说明：

S74是利用肖特基 TTL工艺制造的高速双 D触发器。每个触发器均有一个单独的清零和预置输入端，并且有 Q和Q的互补输出。

在数据输入端 D的信息只在时钟脉冲的正沿上被传递到输出端。时钟触发是通过时钟脉冲的电压电平来实现的，与正脉冲的跃变时间无直接关系。当时钟输入无论在高或低电平时，数据输入信号不受影响。

推荐工作条件

符号	参数名称		74S74			54S74			单位
			最小	典型	最大	最小	典型	最大
Vcc	电源电压		4.75	5	5.25	4.5	5	5.5	V
VIH	输入高电平电压		2.0			2.0			V
VIL	输入低电平电压				0.8			0.8	V
IOH	输出高电平电流				-1.0			-1.0	mA
IOL	输出低电平电流				20			20	mA
		时钟高	6			6			ns
tW	脉冲宽度	时钟低	7.3			7.3
		清零或预置低	7			7
tsu	建立时间	高电平数据	3↑			3↑			ns
		低电平数据	3↑			3↑
th	保持时间		2↑			2↑			ns
TA	工作环境温度		-40		85	-55		125	℃

电 性 能：（除特别说明外，均为全温度范围）

符号	参数名称	测试条件		74S74			54S74			单位
				最小	典型	最大	最小	典型	最大
VIK	输入钳位电压	Vcc=最小 II =-18mA				-1.2			-1.2	V
VOH	输出高电平电压	Vcc=最小 VIL =最大 VIH=2V IOH =最大		2.7			2.5	3.4		V
VOL	输出低电平电压	Vcc=最小 VIL =最大 VIH=2V IOL =最大				0.5			0.5	V
II	输入电流 (最大输入电压时 )	Vcc=最大 VI =5.5V				1.0			1.0	mA
			D			50			50	μA
IIH	输入高电平电流	Vcc=最大 VI=2.7 V	清零CLR			150			150
			时钟 CLK			100			100
			预置PRE			100			100
			D			-2.0			-2.0	mA
IIL	输入低电平电流	Vcc=最大 VI=0.5 V	清零CLR #			-6.0			-6.0
			预置PRE #			-4.0			-4.0
			时钟 CLK			-4.0			-4.0
IOS	输出短路电流	Vcc=最大 VO=0V		-40		-100	-40		-100	mA
ICC	电源电流	Vcc=最大（注）				50		30	50	mA

注：测 Icc时，所有输出开路，输出 Q和Q依次为高电平下测量。

#：清零 CLR输入的 IIL在预置PRE为高电平下测量；预置 PRE输入的 IIL在清零 CLR为高电平下测量；

所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。

交流（开关）参数：Vcc=5.0V, TA=25℃

符号	参数名称	从（输入）	到（输出）	测试条件	参数值			单位
					最小	典型	最大
fmax	最大时钟频率				75	110		MHz
tPLH	传输延迟时间	预置或清零				4	6	ns
tPHL	传输延迟时间	预置或清零（时钟高）	Q或Q	CL=15pF RL=280Ω		9	13.5	ns
	传输延迟时间	预置或清零（时钟低）				5	8	ns
tPLH	传输延迟时间					6	9	ns
tPHL	传输延迟时间	时钟				6	9
