54S283 / 74S283 STTL型快速进位四位二进制全加器

54S283 / 74S283 特点：

• 可以通过四位进行超前进位
• 用经济的行波进位方法，系统可获得部分超前进位能力
• 输入箝位二极管简化系统设计
• 典型参数： t加法时间=15ns（两个 8位字） t加法时间=30ns（两个 16位字） Pd=510mW

外引线排列图

说明：

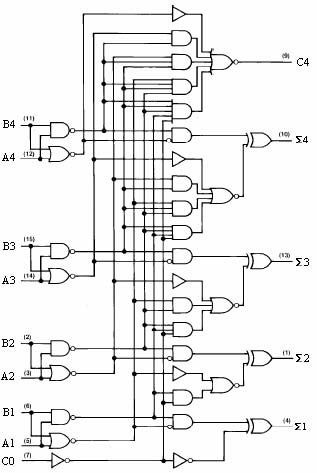

这个改进型的全加器可完成两个 4位二进制字的加法。每一位都有和（∑）的输出，第四位为总进位（ C4）。本加法器可对内部 4位，进行全超前进位，在

7.5ns（典型）之内产生进位项。这种能力给系统设计者在经济性上提供局部的超前性能，且减少执行行波进位的封装数。

全加器的逻辑（包括进位）都采用原码形式。不需要逻辑或电平转换就可完成循环进位。

推荐工作条件

符号	参数名称		74S283			54S283			单位
			最小	典型	最大	最小	典型	最大
Vcc	电源电压		4.75	5	5.25	4.5	5	5.5	V
VIH	输入高电平电压		2			2			V
VIL	输入低电平电压				0.8			0.7	V
IOH	输出高电平电流	C4输出			-500			-500	μA
		其它输出			-1000			-1000
IOL	输出低电平电流	C4输出			10			10	mA
		其它输出			20			20
TA	工作环境温度		-40		85	-55		125	℃

电 性 能：（除特别说明外，均为全温度范围）

符号	参数名称	测试条件		74Ⅱ			54			单位
				最小	典型	最大	最小	典型	最大
VIK	输入钳位电压	Vcc=最小 II=-18mA				-1.2			-1.2	V
VOH	输出高电平电压	Vcc=最小 VIL =最大 VIH=2V IOH =最大		2.7			2.5	3.4		V
VOL	输出低电平电压	Vcc=最小 VIL =最大 VIH=2V IOL =最大				0.5			0.5	V
II	输入电流 (最大输入电压时 )	Vcc=最大 VI=5.5V				1			1	mA
IIH	输入高电平电流	Vcc=最大 VI=2.7V				50			50	μA
IIL	输入低电平电流	Vcc=最大 VI=0.5V				-2			-2	mA
IOS	输出短路电流	Vcc=最大 VO=0V	C4输出	-20		-100	-20		-100	mA
			其它输出	-40		-100	-40		-100
ICC	电源电流	Vcc=最大（注 1）						80		mA
		Vcc=最大（注 2）				160		95	160	mA

注 1：在所有输出开路，所有 B输入接地，其它所有输入接 4.5V下测量；注 2：在所有输出开路和所有输入接 4.5V条件下测量。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。

交流（开关）参数：Vcc=5.0V, TA=25℃

符号	参数名称	从（输入）	到（输出）	测试条件	参数值			单位
					最小	典型	最大
tPLH	传输延迟时间	C0				11	18	ns
tPHL	传输延迟时间		Σi			12	18
tPLH	传输延迟时间	Ai或 Bi				12	18	ns
tPHL	传输延迟时间			CL=15pF		11.5	18
tPLH	传输延迟时间	C0		RL=280Ω		6	11	ns
tPHL	传输延迟时间		C4			7.5	11
tPLH	传输延迟时间	Ai或 Bi				7.5	12	ns
tPHL	传输延迟时间					8.5	12
