54S280 / 74S280 STTL型九位奇偶发生器/校验器
54S280 / 74S280 特点：
- 既可作九位数据的奇发生，以可作偶发生
- 可级联到n位可提高现有中规模奇偶电路系统的性能
- 典型参数：tpd=14ns Pd=335mW
外引线排列图
说明：

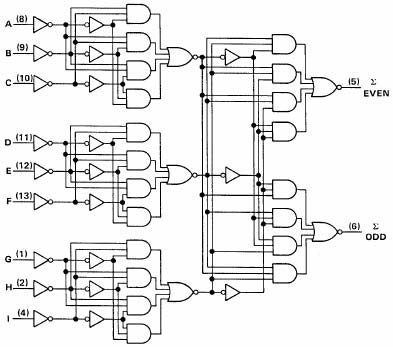

本电路是通用单片 9位奇偶发生器/校验器，它利用了肖特基钳位 TTL工艺的高性能电路，该电路有奇偶输出，既可作奇数运算、亦可做偶数运算。通过级联方法，具有很容易扩展字长的能力。
本电路完全同大多数的其它 TTL和 DTL电路相容。输入端都是缓冲的，这就降低了驱动 LS系列标准负载的要求。
推荐工作条件
| 符号 | 参数名称 | 74S260 | 54S260 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | |||
| Vcc | 电源电压 | 4.75 | 5 | 5.25 | 4.5 | 5 | 5.5 | V |
| VIH | 输入高电平电压 | 2.0 | 2.0 | V | ||||
| VIL | 输入低电平电压 | 0.8 | 0.8 | V | ||||
| IOH | 输出高电平电流 | -1 | -1 | mA | ||||
| IOL | 输出低电平电流 | 20 | 20 | mA | ||||
| TA | 工作环境温度 | -40 | 85 | -55 | 125 | ℃ | ||
电 性 能：（除特别说明外，均为全温度范围）
| 符号 | 参数名称 | 测试条件 | 74Ⅱ | 54S260 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | ||||
| VIK | 输入钳位电压 | Vcc=最小 II =-18mA | -1.2 | -1.2 | V | ||||
| VOH | 输出高电平电压 | Vcc=最小 VIL=最大 VIH=2V IOH=最大 | 2.7 | 2.5 | 3.4 | V | |||
| VOL | 输出低电平电压 | Vcc=最小 VIL=最大 VIH=2V IOL =最大 | 0.5 | 0.5 | V | ||||
| II | 输入电流 (最大输入电压时 ) | Vcc=最大 VI=5.5V | 1 | 1 | mA | ||||
| IIH | 输入高电平电流 | Vcc=最大 VI=2.7V | 50 | 50 | μA | ||||
| IIL | 输入低电平电流 | Vcc=最大 VI=0.5V | -2 | -2 | mA | ||||
| IOS | 输出短路电流 | Vcc=最大 VO=0V | -40 | -100 | -40 | -100 | mA | ||
| ICC | 电源电流 | Vcc=最大（注） | 105 | 67 | 99 | mA | |||
注：Icc在全部输出端开路，所有输入端接地下测量。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流（开关）参数：Vcc=5.0V, TA=25℃
| 符号 | 参数名称 | 从（输入） | 到（输出） | 测试条件 | 参数值 | 单位 | ||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | ||||||
| tPLH | 传输延迟时间 | ∑偶数 | 14 | 21 | ns | |||
| tPHL | 传输延迟时间 | 数据 | CL=15pF 280Ω RL= | 11.5 | 18 | |||
| tPLH | 传输延迟时间 | ∑奇数 | 14 | 21 | ns | |||
| tPHL | 传输延迟时间 | 11.5 | 18 | |||||
