54S153 / 74S153 STTL型4线—1线双数据选择器/复工器

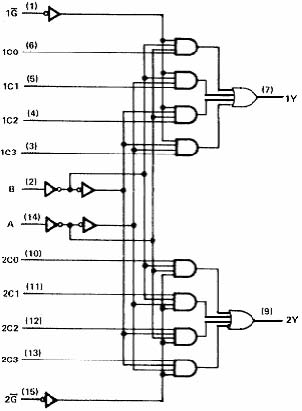

54S153 / 74S153 特点:

功能表

选择输入 选通输入 输出
B A C0 C1 C2 C3 Y
× × × × × × H L
L L L × × × L L
L L H × × × L H
L H × L × × L L
L H × H × × L H
H L × × L × L L
H L × × H × L H
H H × × × L L L
H H × × × H L H

选择输入 A和 B,对两部分是公共的。 H=高电平 L=低电平 ×=不定

说明: 这种单片数据选择器/复工器的每一部分都有倒相器和驱动器,使与或非门可以对补码、在片的二进制译码数据进行选择。两个四选一单元都有各自的选通

输入。

推荐工作条件

符号 参数名称 74S153 54 单位
最小 典型 最大 最小 典型 最大
Vcc 电源电压 4.75 5 5.25 4.5 5 5.5 V
VIH 输入高电平电压 2.0 2.0 V
VIL 输入低电平电压 0.8 0.8 V
IOH 输出高电平电流 -1.0 -1.0 mA
IOL 输出低电平电流 20 20 mA
TA 工作环境温度 -40 85 -55 125

电 性 能:(除特别说明外,均为全温度范围)

符号 参数名称 测试条件 74S153 54S153 单位
最小 典型 最大 最小 典型 最大
VIK 输入钳位电压 Vcc=最小 II=-18mA -1.2 -1.2 V
VOH 输出高电平电压 Vcc=最小 VIL =最大 VIH=2V IOH=最大 2.7 2.5 3.4 V
VOL 输出低电平电压 Vcc=最小 VIL=最大 VIH=2V IOL =最大 0.5 0.5 V
II 输入电流 (最大输入电压时 ) Vcc=最大 VI=5.5V 1.0 1.0 mA
IIH 输入高电平电流 Vcc=最大 VI=2.7V 50 50 μA
IIL 输入低电平电流 Vcc=最大 VI=0.5V -2.0 -2.0 mA
IOS 输出短路电流 Vcc=最大 VO=0V -40 -100 -40 -100 mA
ICC 电源电流 Vcc=最大(注) 70 45 70 mA

注: Icc测量时,所有输出开路,所有输入接地。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流(开关)参数:Vcc=5.0V, TA=25℃

符号参数名称从(输入)到(输出)测试条件参数值单位
最小典型最大
tPLH传输延迟时间数据 C69ns
tPHL传输延迟时间CL=15pF69
tPLH传输延迟时间选择 A、BY11.518ns
tPHL传输延迟时间RL=280Ω1218
tPLH传输延迟时间选通1015ns
tPHL传输延迟时间913.5
