54LS76 / 74LS76 LSTTL型双 J-K触发器(负沿触发、带清零和预置)

54LS76 / 74LS76 典型参数:f工作频率=45MHz Pd=10mW/每触发器

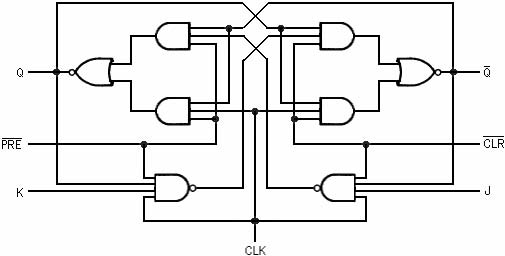

逻辑图

功能表

预置 清除 时钟
CLK J K Q
L H L H H H H H H L L H H H H H × × × ↓ ↓ ↓ ↓ H × × × L H L H × ×××L L H H × H L H* QO H L 翻 QO L H H* O L H 转 O
H=高电平 L=低电平 ×=不定 ↓=从高电平过渡到低电平 QO=建立稳态输入条件之前的 Q电平
O=建立稳态输入条件之前的电平
*
这种情况是不稳定的,即当预置和清除输入回到高电平时,状态将不能保持。

推荐工作条件

符号 参数名称 74LS76 54LS76 单位
最小 典型 最大 最小 典型 最大
Vcc 电源电压 4.75 5 5.25 4.5 5 5.5 V
VIH 输入高电平电压 2.0 2.0 V
VIL 输入低电平电压 0.8 0.7 V
IOH 输出高电平电流 -400 -400 μA
IOL 输出低电平电流 8 4 mA
fCK 时钟频率 0 30 0 30 MHz
tW 脉冲宽度 时钟高电平 20 20 ns
预置或清除低 25 25
tsu 建立时间 高电平数据 20↓ 20↓ ns
低电平数据 20↓ 20↓
th 保持时间 0↓ 0↓ ns
TA 工作环境温度 -40 85 -55 125

电 性 能:(除特别说明外,均为全温度范围)

符号 参数名称 测试条件 74LS76 54LS76 单位
最小 典型 最大 最小 典型 最大
VIK 输入钳位电压 Vcc=最小 II =-18mA -1.5 -1.5 V
VOH 输出高电平电压 Vcc=最小 VIL=最大 VIH=2V IOH=最大 2.7 2.5 3.4 V
VOL 输出低电平电压 Vcc=最小 VIL=最大 VIH=2V IOL =最大 0.5 0.25 0.4 V
输入电流 Vcc=最大 J、K 0.1 0.1 mA
II 清除、预置 0.3 0.3
(最大输入电压时 ) VI=7V 时钟 0.4 0.4
Vcc=最大 J、K 20 20 μA
IIH 输入高电平电流 VI=2.7V 清除、预置 60 60
时钟 80 80
IIL 输入低电平电流 Vcc=最大 VI=0.4V J、K -0.4 -0.4 mA
清除、预置时钟 -0.8 -0.8
IOS 输出短路电流 Vcc=最大 VO=0V -20 -100 -20 -100 mA
ICC 电源电流 Vcc=最大(注) 6 4 6 mA

注:测 Icc时,所有输出开路,输出 Q和依次为高电平下测量。测量时,时钟输入接地。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流(开关)参数:Vcc=5.0V, TA=25℃

符号 参数名称 从(输入) 到(输出) 测试条件 参数值 单位
最小 典型 最大
fmax 最大时钟频率 CL=15pF 30 45 MHz
tPLH 传输延迟时间 输出 15 20 ns
tPHL 传输延迟时间 或 CLK RL=2kΩ 15 20
