54LS253 / 74LS253 LSTTL型 4线—1线双数据选择器（三态）

特点：

• 三态输出可与系统总线直接接口
• 进行并—串转换
• 可以从n线转换到 1线采用肖特基二极管箝位
• 与大多数TTL和 DTL电路完全相容
• 典型参数： tpd=12ns（数据） tpd=16ns（输出控制） tpd=21ns（选择） Pd=35mW（使能时）

外引线排列图

54LS253/74LS253 说明：

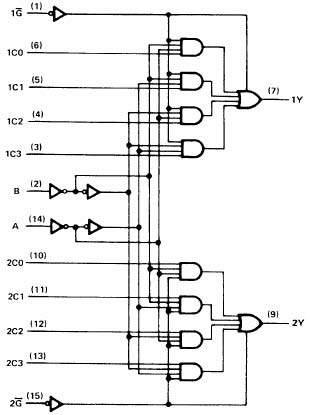

54LS253 / 74LS253 这种肖特基钳位数据选择器/复工器包括有若干个倒相器和驱动器，使与或门可以对互补、在片、二进制译码数据进行选择。两个四线部分都有独立的输出

控制输入。

三态输出可以与总线组成系统的数据线接口，并驱动这种数据线。当所有公共输出端（一个除外）被禁止（处于高阻态）时，则被使能的低阻抗输出端将把总线驱动到高电平，或驱动到低电平。

功能表

选择输入 B A	数C0	据 C1	输入 C2	C3	输出控制	输出 Y
× ×	×	×	×	×	H	Z
L L	L	×	×	×	L	L
L L	H	×	×	×	L	H
L H	×	L	×	×	L	L
L H	×	H	×	×	L	H
H L	×	×	L	×	L	L
H L	×	×	H	×	L	H
H H	×	×	×	L	L	L
H H	×	×	×	H	L	H

选择输入 A和 B两部分公用。 H=高电平 L=低电平 ×=不定 Z=高阻抗（截止）

推荐工作条件

符号	参数名称		74Ⅱ			54		单位
			参数值			参数值
		最小	典型	最大	最小	典型	最大
Vcc	电源电压	4.75	5	5.25	4.5	5	5.5	V
VIH	输入高电平电压	2.0			2.0			V
VIL	输入低电平电压			0.8			0.7	V
IOH	输出高电平电流			-2.6			-1.0	mA
IOL	输出低电平电流			8			4	mA
TA	工作环境温度	-40		85	-55		125	℃

电 性 能：（除特别说明外，均为全温度范围）

符号	参数名称	测试条件		74LS253			54LS253			单位
				最小	典型	最大	最小	典型	最大
VIK	输入钳位电压	Vcc=最小 II=-18mA				-1.5			-1.5	V
VOH	输出高电平电压	Vcc=最小 VIL =最大 VIH=2V IOH=最大		2.4			2.4	3.1		V
VOL	输出低电平电压	Vcc=最小 VIL=最大 VIH=2V IOL =最大				0.5		0.25	0.4	V
II	输入电流 (最大输入电压时 )	Vcc=最大 VI=7V				0.1			0.1	mA
IIH	输入高电平电流	Vcc=最大 VI=2.7V				20			20	μA
IIL	输入低电平电流	Vcc=最大 VI=0.4V				-0.4			-0.4	mA
IOZH	高关态输出电流	Vcc=最大 VI=2.0V Vo=2.7V				20			20	μA
IOZL	低关态输出电流	Vcc=最大 VI=2.0V Vo=0.4V				-20			-20	μA
IOS	输出短路电流	Vcc=最大 VO=0V		-30		-130	-30		-130	mA
ICC	电源电流	Vcc=最大（注）	条件 A			12		7	12	mA
			条件 B			14		8.5	14	mA

注： Icc测量时，所有输出开路，条件 A：所有输入接地；条件 B：输出控制为 4.5V，其它输入接地。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。

交流（开关）参数：Vcc=5.0V, TA=25℃

符号	参数名称	从（输入）	到（输出）	测试条件		参数值		单位
					最小	典型	最大
tPLH	传输延迟时间	数据 C				17	25	ns
tPHL	传输延迟时间			CL=15pF		13	20
tPLH	传输延迟时间	选择 A、B	Y			30	45	ns
tPHL	传输延迟时间			RL=2KΩ		21	32
tPZH	传输延迟时间	输出控制				15	28	ns
tPZL	传输延迟时间					15	23
tPHZ	传输延迟时间		Y	CL=5 pF		27	41	ns
tPLZ	传输延迟时间	输出控制		RL=2KΩ		18	27
