54LS248/74LS248 LSTTL型BCD—七段译码器/驱动器

特点：

典型参数：

tpd=100ns Pd=125mW

说明：

54LS248/74LS248 是由与非门、输入缓冲器和 7个与或非门组成的 BCD-7段译码器/驱动器。输出是高电平有效。7个与非门和一个驱动器成对连接，以产生可用的

BCD数据及其补码至 7个与或非译码门。剩下的与非门和 3个输入缓冲器作为试灯输入()端、灭灯输入/动态灭灯输出()端及动态灭灯输入()端。该电路接受 4位二进制编码—十进制数（BCD）输入，并根据辅助输入的状

态，将这些数据译成驱动其它元件的码。该电路有前、后沿自动灭零控制（

和

）。当

端处于高电平时，试灯可以在任何时刻去进行。电路并有灭灯输入（），可用来控制灯亮度或禁

止输出。同 54/74LS48不同之处在于6和9的显示图形有尾巴。 LS248在应用中可以驱动共阴极的发光二极管或灯缓冲器。

分段标志数码管显示图示

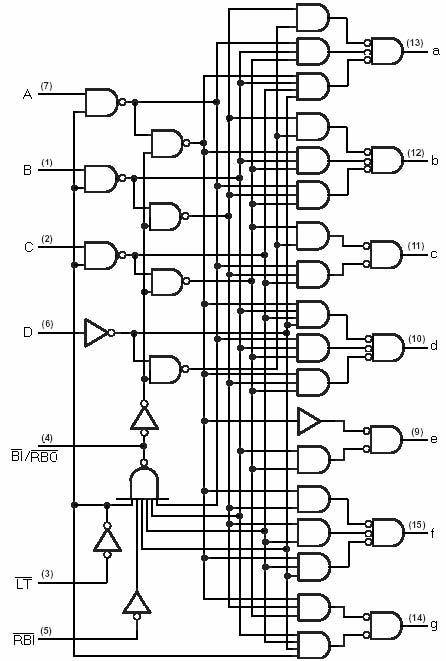

逻辑图

功能表：

十进制 输 入 * 输 出 注
或功能 D C B A a b c d e f g
0 H H L L L L H H H H H H H L
1 H × L L L H H L H H L L L L
2 H × L L H L H H H L H H L H
3 H × L L H H H H H H H L L H
4 H × L H L L H L H H L L H H
5 H × L H L H H H L H H L H H
6 H × L H H L H L L H H H H H
7 H × L H H H H H H H L L L L 1
8 H × H L L L H H H H H H H H
9 H × H L L H H H H H L L H H
10 H × H L H L H L L L H H L H
11 H × H L H H H L L H H L L H
12 H × H H L L H L H L L L H H
13 H × H H L H H H L L H L H H
14 H × H H H L H L L L H H H H
15 H × H H H H H L L L L L L L
BI × × × × × × L L L L L L L L 2
RBI H L L L L L L L L L L L L L 3
LT L × × × × × H H H H H H H H 4

H=高电平 L=低电平 ×=不定注： 1、要求 0到 15的输出时，灭灯输入（）必须为开路或保持高逻辑电平，若不要灭掉十进制零，则动态灭灯输入（）必须开路或处于高逻辑电平。

2、当低逻辑电平直接加到灭灯输入（）时，不管其它任何输入端的电平如何，所有段的输出端都为低电平。

3、当动态灭灯输入（）和输入端 A、B、C、D都处于低电平及试灯输入 ()为高电平时，所有段的输出都为低电平并且动态灭灯输出（）处于低电平（响应条件）。

4、当灭灯输入 /动态灭灯输出（）开路或保持在电平，而试灯输入 ()为低电平时，则所有各段的输出都为低电平。

* 是线与逻辑，用作灭灯输入（）或动态灭灯输出（）之用，或兼作两者之用。

推荐工作条件

符号 参数名称 74LS248 54LS248 单位
最小 典型 最大 最小 典型 最大
Vcc 电源电压 4.75 5 5.25 4.5 5 5.5 V
VIH 输入高电平电压 2.0 2.0 V
VIL 输入低电平电压 0.8 0.7 V
IOH 输出高电平电流 a～g输出 -100 -100 μA
-50 -50 μA
IOL 输出低电平电流 a～g输出 6 2 mA
3.2 1.6 mA
TA 工作环境温度 -40 85 -55 125 ℃

电性能：（除特别说明外，均为全温度范围）

符号 参数名称 测试条件 74LS248 54LS248 单位
最小 典型 最大 最小 典型 最大
VIK 输入钳位电压 Vcc=最小 II=-18mA -1.5 -1.5 V
VOH 输出高电平电压 Vcc=最小 VIL =最大 VIH=2V IOH =最大 2.4 2.4 4.2 V
IO 输出电流 (a～g输出端) Vcc=最小 VIL =最大 VIH=2V VO=0.85V -1.3 -2.0 -1.3 -2.0 mA
VOL 输出低电平电压 Vcc=最小 VIL=最大 VIH=2V IOH=最大 0.5 0.25 0.4 V mA
II 输入电流 (最大输入电压时 ) Vcc=最大 VI=7V (除 ) 0.1 0.1
IIH 输入高电平电流 Vcc=最大 VI=2.7V (除 ) 20 20 μA
IIL 输入低电平电流 Vcc=最大 VI=0.4V -1.2 -1.2 mA
其它输入 -0.4 -0.4
IOS 输出短路电流 ( ) Vcc=最大 VO=0V -0.3 -2.0 -0.3 -2.0 mA
ICC 电源电流 Vcc=最大 (注) 38 25 38 mA

注：Icc在全部输出端开路，所有输入端接 4.5V下测量。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流（开关）参数：Vcc=5.0V, TA=25℃

符号 参数名称 从（输入） 到（输出） 测试条件 参数值 单位
最小 典型 最大
tPHL 传输延迟时间 A 100 ns
tPLH 传输延迟时间 A CL=15pF RL=4KΩ 100 ns
tPHL 传输延迟时间 100 ns
tPLH 传输延迟时间 CL=15pF RL=6KΩ 100 ns
