54LS247 / 74LS247 LSTTL型BCD—七段译码器/驱动器（OC，15V）

54LS247 / 74LS247 特点

说明：

54LS247 / 74LS247 电路是由与非门、输入缓冲器和 7个与或非门组成的 BCD-7段译码器/驱动器。低电平有效、高的灌入电流的输出可直接驱动显示器。7个与非门和一个驱动器成对连接，以产生可用的 BCD数据及其补码至 7个与或非译码门。剩下的与非门和3个输入缓冲器作为试灯输入（）端、灭灯输入/动态灭灯输出( )端及动态灭灯输入( )端。

该电路接受 4位二进制编码—十进制数（BCD）输入并借助于辅助输入端状态将输入数据译码后去驱动一个七段显示器。输出结构设计成能承受 7段显示所需要的相当高的电压（最大反流 250μA时可承受15V）。驱动显示器各段所需的高达 24mA的电流可以由其高性能的输出晶体管来直接提供。BCD输入计数 9以上的显示图案是鉴定输入条件的唯一信号。

该电路有自动前、后沿灭灯控制（

和

）。试灯（）可在

端处在高电平的任何时刻去进行，该电路还含有一个无条件灭灯输入（），它用来控制灯的亮度或禁止输出。

同 54/74LS47不同之处在于6和9的显示图形有尾巴。

该电路在应用中可以驱动共阳极的发光二极管或直接驱动白炽灯指示器。

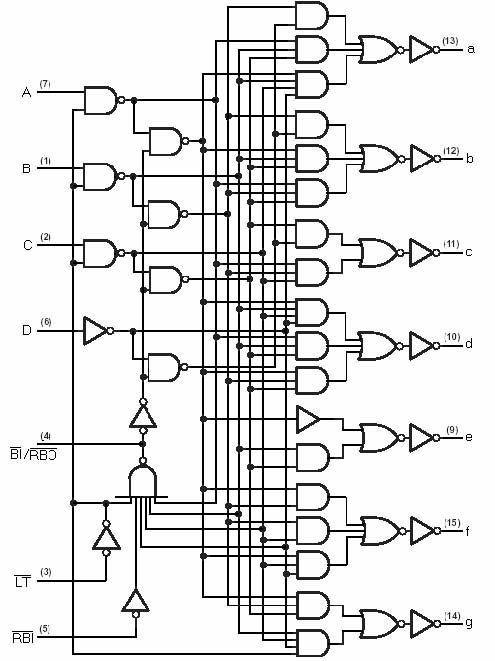

逻辑图

分段标志数码管显示图示

功能表：

十进制 输 入 * 输 出 注
或功能 D C B A a b c d e f g
0 H H L L L L H 开 开 开 开 开 开 关
1 H × L L L H H 关 开 开 关 关 关 关
2 H × L L H L H 开 开 关 开 开 关 开
3 H × L L H H H 开 开 开 开 关 关 开
4 H × L H L L H 关 开 开 关 关 开 开
5 H × L H L H H 开 关 开 开 关 开 开
6 H × L H H L H 开 关 开 开 开 开 开
7 H × L H H H H 开 开 开 关 关 关 关 1
8 H × H L L L H 开 开 开 开 开 开 开
9 H × H L L H H 开 开 开 开 关 开 开
10 H × H L H L H 关 关 关 开 开 关 开
11 H × H L H H H 关 关 开 开 关 关 开
12 H × H H L L H 关 开 关 关 关 开 开
13 H × H H L H H 开 关 关 开 关 开 开
14 H × H H H L H 关 关 关 开 开 开 开
15 H × H H H H H 关 关 关 关 关 关 关
BI × × × × × × L 关 关 关 关 关 关 关 2
RBI H L L L L L L 关 关 关 关 关 关 关 3
LT L × × × × × H 开 开 开 开 开 开 开 4

H=高电平 L=低电平 ×=不定注：1、当需要 0到 15的输出功能时，灭灯输入（）必须为开路或保持在高逻辑电平，若不要灭掉十进制零，则动态灭灯输入（）必须开路或处于高逻辑电平。

2、当低逻辑电平直接加到灭灯输入（）时，不管其它任何输入端的电平如何，所有段的输出端都关死。 3、当动态灭灯输入（）和输入端A、B、C、D都处于低电平而试灯输入()为高时，则所有段的输出端进入关闭且动态灭灯输出（）处于低电平（响应条件）。 4、当灭灯输入/动态灭灯输出（）开路或保持在高电平，且将低电平加到试灯输入()时，所有段的输出端都得打开。

* BI/RBO是用作灭灯输入（）与/或动态灭灯输出（）的线与逻辑。

推荐工作条件

符号 参数名称 74LS247 54LS247 单位
最小 典型 最大 最小 典型 最大
Vcc 电源电压 4.75 5 5.25 4.5 5 5.5 V
VIH 输入高电平电压 2.0 2.0 V
VIL 输入低电平电压 0.8 0.7 V
VO(OFF) 关态输出电压 (a～g输出端) 15 15 V
IO(ON) 开态输出电流 (a～g输出端) 24 12 mA
IOH 输出高电平电流( ) -50 -50 μA
IOL 输出低电平电流( ) 3.2 1.6 mA
TA 工作环境温度 -40 85 -55 125 ℃

电 性 能：（除特别说明外，均为全温度范围）

符号 参数名称 测试条件 74LS247 54LS247 单位
最小 典型 最大 最小 典型 最大
VIK 输入钳位电压 Vcc=最小 II=-18mA -1.5 -1.5 V
VOH 输出高电平电压 ( ) Vcc=最小 VIL =最大 VIH=2V IOH =最大 2.4 2.4 4.2 V
VOL 输出低电平电压 ( ) Vcc=最小 VIL =最大 VIH=2V IOH =最大 0.5 0.25 0.4 V
IO(OFF) 关态输出电流 (a～g输出端) Vcc=最小 VIL=最大 VIH=2V VO(OFF)=最大 250 250 μA
VO(ON) 开态输出电压 (a～g输出端) Vcc=最小 VIL=最大 VIH=2V IO(ON) =最大 0.35 0.5 0.25 0.4 V
II 输入电流 (最大输入电压时 ) Vcc=最大 VI=7V （除外） 0.1 0.1 mA
IIH 输入高电平电流 Vcc=最大 VI=2.7V （除外） 20 20 μA
IIL 输入低电平电流 Vcc=最大 VI=0.4V -1.2 -1.2 mA
其它输入 -0.4 -0.4
IOS 输出短路电流 Vcc=最大 VO=0V (仅对 ) -0.3 -2.0 -0.3 -2.0 mA
ICC 电源电流 Vcc=最大 (注) 13 7.0 13 mA

注：Icc在全部输出端开路，所有输入端接 4.5V下测量。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。 交流（开关）参数：Vcc=5.0V, TA=25℃

符号 参数名称 从（输入） 到（输出） 测试条件 参数值 单位
最小 典型 最大
toff 关闭时间 A 100 ns
ton 导通时间 A 100 ns
toff 关闭时间 CL=15pF RL=665Ω 100 ns
ton 导通时间 100 ns
