54LS242 / 74LS242 LSTTL型四总线收发器（三态、反相）

54LS242 / 74LS242 特点

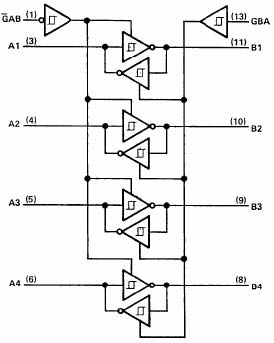

外引线排列图 功能表（每个收发器）

*如收发器两个方向同时被使能，则可能发生破坏性振荡。

54LS242/74LS242 说明：这种四数据总线收发器是为在数据总线间进行双通道非同步通讯而设计的。可用来驱动小到 133Ω的终端负载线。

推荐工作条件

符号 参数名称 74LS242 54 单位
最小 典型 最大 最小 典型 最大
Vcc 电源电压 4.75 5 5.25 4.5 5 5.5 V
VIH 输入高电平电压 2.0 2.0 V
VIL 输入低电平电压 0.8 0.7 V
IOH 输出高电平电流 -15 -12 mA
IOL 输出低电平电流 24 12 mA
TA 工作环境温度 -40 85 -55 125 ℃

电 性 能：（除特别说明外，均为全温度范围）

符号 参数名称 测试条件 74LS242 54LS242 单位
最小 典型 最大 最小 典型 最大
VIK 输入钳位电压 Vcc=最小 II=-18mA -1.5 -1.5 V
VT+-VT 滞后电压 Vcc=最小 0.2 0.4 0.2 0.4 V
VOH 输出高电平电压 Vcc=最小 VIL=最大 VIH=2V IOH =-3mA 2.4 3.1 2.4 3.1 V
Vcc=最小 VIL=0.5V VIH=2V IOH=最大 2.0 2.0 V
VOL 输出低电平电压 Vcc=最小 VIL =最大 VIH=2V IOL=最大 0.35 0.5 0.25 0.4 V
II 输入电流 A或B Vcc=最大 VI=7V 0.1 0.1 mA
或 GBA VI=5.5V 0.1 0.1
IIH 输入高电平电流 Vcc=最大 VI=2.7V 20 20 μA
IIL 输入低电平电流 Vcc=最大 VI=0.4V（注） -0.2 -0.2 mA
IOZH 高关态输出电流 Vcc=最大 VI=2.0V VIL=最大 Vo=2.7V 40 40 μA
IOZL 低关态输出电流 Vcc=最大 VI=2.0V VIL=最大 Vo=0.4V -200 -200 μA
IOS 输出短路电流 Vcc=最大 Vo=0V -40 -225 -40 -225 mA
ICCH 高电平电源电流 输出为高 38 22 38 mA
ICCL 低电平电源电流 Vcc=最大 输出为低 50 29 50 mA
ICCZ 禁态电源电流 输出禁态 50 29 50 mA

注：测 A输入的 IIL时，和接 0V；测 B输入的 IIL时，和接 4.5V。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。

交流（开关）参数：Vcc=5.0V, TA=25℃

符号 参数名称 从（输入） 到（输出） 测试条件 参数值 单位
最小 典型 最大
tPLH 传输延迟 9 14 ns
tPHL 传输延迟 12 18
tPZL 传输延迟 CL=45pF RL=667Ω 20 30 ns
tPZH 传输延迟 或 GBA 15 23
tPLZ 传输延迟 15 25 ns
tPHZ 传输延迟 CL=5pF RL=667Ω 10 18
