54LS240 / 74LS240 LSTTL型八缓冲器/总线驱动器（三态、反相）

54LS240 / 74LS240 特点：

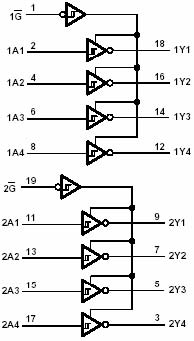

外引线排列图

功能表

输入 输出
输出控制 数据
A Y
L L H L H × H L Z

H=高电平 L=低电平 × =不定 Z=高阻态

说明：

这种八缓冲器和线驱动器是为提高三态输出存储地址驱动器、时钟驱动器和总线定向接收器和发射器的性能和集成度而特意设计的。此电路的特点是，扇出高，扇入好，噪声容限高（400mV）。可用来驱动小到 133Ω的终端负载线。

推荐工作条件

符号 参数名称 74LS240 54LS240 单位
最小 典型 最大 最小 典型 最大
Vcc 电源电压 4.75 5 5.25 4.5 5 5.5 V
VIH 输入高电平电压 2.0 2.0 V
VIL 输入低电平电压 0.8 0.7 V
IOH 输出高电平电流 -15 -12 mA
IOL 输出低电平电流 24 12 mA
TA 工作环境温度 -40 85 -55 125 ℃

电 性 能：（除特别说明外，均为全温度范围）

符号 参数名称 测试条件 74LS240 54LS240 单位
最小 典型 最大 最小 典型 最大
VIK 输入钳位电压 Vcc=最小 II =-18mA -1.5 -1.5 V
VT+-VT 滞后电压 Vcc=最小 0.2 0.4 0.2 0.4 V
VOH 输出高电平电压 Vcc=最小 VIL =最大 VIH=2V IOH=-3mA 2.4 3.1 2.4 3.1 V
Vcc=最小 VIL=0.5V VIH=2V IOH =最大 2.0 2.0 V
VOL 输出低电平电压 Vcc=最小 VIL =最大 VIH=2V IOL =最大 0.35 0.5 0.25 0.4 V
II 输入电流 (最大输入电压时 ) Vcc=最大 VI=7V 0.1 0.1 mA
IIH 输入高电平电流 Vcc=最大 VI=2.7V 20 20 μA
IIL 输入低电平电流 Vcc=最大 VI=0.4V -0.2 -0.2 mA
IOZH 高关态输出电流 Vcc=最大 VI=2.0V VIL =最大 Vo=2.7V 20 20 μA
IOZL 低关态输出电流 Vcc=最大 VI=2.0V VIL=最大 Vo=0.4V -20 -20 μA
IOS 输出短路电流 Vcc=最大 Vo=0V -40 -225 -40 -225 mA
ICCH 高电平电源电流 输出为高 27 17 27 mA
ICCL 低电平电源电流 Vcc=最大 输出为低 44 26 44 mA
ICCZ 禁态电源电流 输出禁态 50 29 50 mA

注：所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流（开关）参数：Vcc=5.0V, TA=25℃

符号 参数名称 从（输入） 到（输出） 测试条件 参数值 单位
最小 典型 最大
tPLH 传输延迟时间 A Y 9 14 ns
tPHL 传输延迟时间 12 18
tPZL 传输延迟时间 CL=45pF RL=667Ω 20 30 ns
tPZH 传输延迟时间 Y 15 23
tPLZ 传输延迟时间 15 25 ns
tPHZ 传输延迟时间 CL=5pF RL=667Ω 10 18
