54LS194 / 74LS194 LSTTL 型4 位双向通用移位寄存器

54LS194 / 74LS194 特点





54LS194/74LS194 说明：

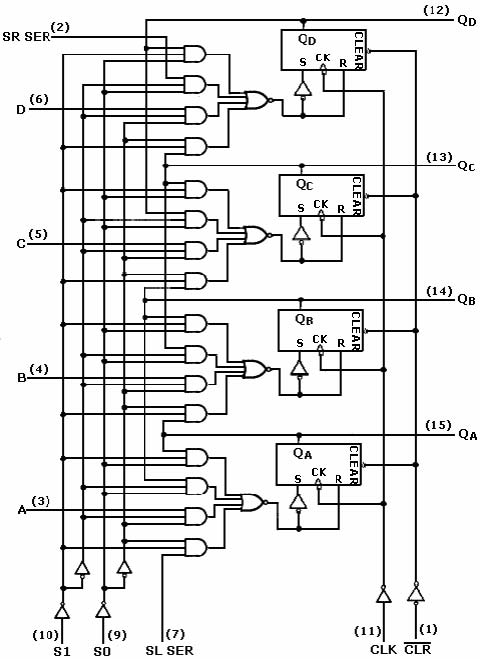

本电路有 46个等效门,有并行输入、并行输出、右移和左移串行输入 ,操作模式控制输入和一个直接无条件清零。设计者实际上组合了系统设计者在一个移位寄存器上所要的全部特点。电路有四个不同的操作方式，为:

并行(并排)寄存(置数)

右移(方向 QA到 OD)

左移(方向 QD到 OA)

禁止时钟(不动)

同步的并行置数是通过加4个数据位,并使模式控制输入端S0和S1为高电平而完成的。在时钟输入的正跃变之后,可把数据存入到相应的触发器上并在输出端输出。当置数时,串行数据流被禁止。

右移是在 S0为高和 S1为低时,用时钟的脉冲上升沿去同步地完成。这种方式的串行数据是在右移数据输入端上进行。当 S0为低和 S1为高时,可同步地左移数据,而数据被送入左移串行输入端。

当两个模式控制输入都为低时,触发器的时钟脉冲便被禁止。

a、b、c、d=分别为 A、B、C或 D输入端上稳定状态输入的电平。 QAO、QBO、QCO、QDO=在已建立稳定状态输入条件之前 QA、QB、QC、QD相应的电平。 QAn、QBn、QCn、QDn=在时钟最新↑跃变之前的 QA、QB、QC、QD的电平。 H=高电平 L=低电平 ×=不定 ↑=从低电平转换到高电平

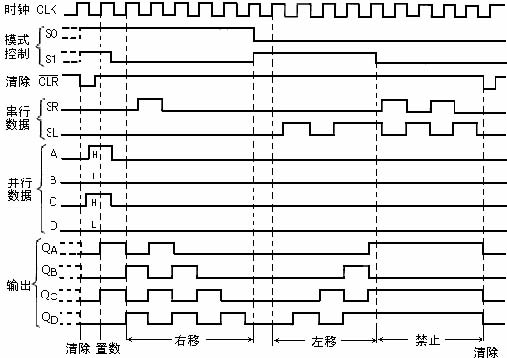

典型清除、移位时序

符号 参数名称 74LS194 54LS194 单位
最小 典型 最大 最小 典型 最大
Vcc 电源电压 4.75 5 5.25 4.5 5 5.5 V
VIH 输入高电平电压 2.0 2.0 V
VIL 输入低电平电压 0.8 0.7 V
IOH 输出高电平电流 -400 -400 μA
IOL 输出低电平电流 8 4 mA
fCK 时钟频率 0 25 0 25 MHz
tW 时钟或清零脉冲宽度 20 20 ns
模式控制 30 30 ns
tsu 数据建立时间 串并行数据 20 20
清除无效态 25 25
th 保持时间 0 0 ns
TA 工作环境温度 -40 85 -55 125 ℃

电 性 能：（除特别说明外，均为全温度范围）

符号 参数名称 测试条件 74LS194 54LS194 单位
最小 典型 最大 最小 典型 最大
VIK 输入钳位电压 Vcc=最小 II=-18mA -1.5 -1.5 V
VOH 输出高电平电压 Vcc=最小 VIL =最大 VIH=2V IOH =最大 2.7 2.5 3.4 V
VOL 输出低电平电压 Vcc=最小 VIL =最大 VIH=2V IOL =最大 0.5 0.25 0.4 V
II 输入电流 (最大输入电压时 ) Vcc=最大 VI=7V 0.1 0.1 mA
IIH 输入高电平电流 Vcc=最大 VI=2.7V 20 20 μA
IIL 输入低电平电流 Vcc=最大 VI=0.4V -0.4 -0.4 mA
IOS 输出短路电流 Vcc=最大 VO=0V -20 -100 -20 -100 mA
ICC 电源电流 Vcc=最大（注） 23 15 23 mA

注：测 Icc时，所有输出开路，并行输入 A、B、C、D接地， S0、S1、清除和串行输入接 4.5V，时钟输入端先瞬时接地再接 4.5V。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流（开关）参数：Vcc=5.0V, TA=25℃

符号 参数名称 从（输入） 到（输出） 测试条件 参数值 单位
最小 典型 最大
fmax 最大时钟频率 时钟 CLK 25 36 MHz
tPLH 传输延迟时间 清除 任一输出 CL=15pF 19 30 ns
tPHL 传输延迟时间 时钟 CLK 14 22 ns
tPLH 传输延迟时间 RL=2kΩ 17 26 ns
