54LS175 / 74LS175 LSTTL型四 D触发器（互补输出）

54LS175 / 74LS175 特点

• 有缓冲时钟和直接清除输入
• 每个触发器的数据输入都独立
• 应用包括：缓冲/储存寄存器、移位寄存器、图形发生器。
• 典型参数：f工作频率=40MHz Pd=55mW

功能表

输		入	输	出
清零	时钟	数据
	CLK	D	Q
L	×	×	L	H
H	↑	H	H	L
H	↑	L	L	H
H	L	×	QO	O

H=高电平 L=低电平 ×=任意

↑=从低电平过渡到高电平 QO=建立稳态输入条件之前的 Q电平

O=建立稳态输入条件之前的 O电平

54LS175/74LS175 说明：

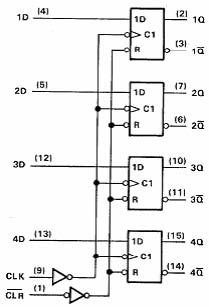

本电路是单向正沿触发的四 D触发器，互补输出，有公用的时钟和公用的清零。在时钟脉冲正跃变的沿上，满足建立时间的 D输入信息可传至输出。时钟的触发产生于特定的电压电平上，同脉冲的正跃变时间无直接关系。不管时钟输入的电平是高或是低，D输入信号不影响输出。电路同其它 TTL和 DTL完全相容。

推荐工作条件

符号	参数名称		74LS175			54LS175			单位
			最小	典型	最大	最小	典型	最大
Vcc	电源电压		4.75	5	5.25	4.5	5	5.5	V
VIH	输入高电平电压		2.0			2.0			V
VIL	输入低电平电压				0.8			0.7	V
IOH	输出高电平电流				-400			-400	μA
IOL	输出低电平电流				8			4	mA
fCK	时钟频率		0		30	0		30	MHz
tW	时钟或清零脉冲宽度		20			20			ns
tsu	建立时间	数据输入	20			20			ns
		清除无效态	25			25			ns
th	数据保持时间		5			5			ns
TA	工作环境温度		-40		85	-55		125	℃

电 性 能：（除特别说明外，均为全温度范围）

符号	参数名称	测试条件	74LS175			54LS175			单位
			最小	典型	最大	最小	典型	最大
VIK	输入钳位电压	Vcc=最小 II=-18mA			-1.5			-1.5	V
VOH	输出高电平电压	Vcc=最小 VIL =最大 VIH=2V IOH =最大	2.7			2.5	3.4		V
VOL	输出低电平电压	Vcc=最小 VIL =最大 VIH=2V IOL =最大			0.5		0.25	0.4	V
II	输入电流 (最大输入电压时 )	Vcc=最大 VI=7V			0.1			0.1	mA
IIH	输入高电平电流	Vcc=最大 VI=2.7V			20			20	μA
IIL	输入低电平电流	Vcc=最大 VI=0.4V			-0.4			-0.4	mA
IOS	输出短路电流	Vcc=最大 VO=0V	-20		-100	-20		-100	mA
ICC	电源电流	Vcc=最大（注）			18		11	18	mA

注：测 Icc时，所有输出开路，所有数据和清零 ()输入接 4.5V，在时钟 (CLK)输入瞬时接地后，再接 4.5V然后测量。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流（开关）参数：Vcc=5.0V, TA=25℃

符号	参数名称	从（输入）	到（输出）	测试条件	参数值			单位
					最小	典型	最大
fmax	最大时钟频率	CLK	输出		30	40		MHz
tPLH	传输延迟时间		输出			20	30	ns
tPHL	传输延迟时间			CL=15pF		20	30
tPLH	传输延迟时间	CLK	输出			13	25	ns
tPHL	传输延迟时间			RL=2kΩ		16	25
