54LS158 / 74LS158 LSTTL型四位 2选 1数据选择器（反相）

特点

• 可扩展任何数据输入
• 可调制双数据总线
• 可对不变量（其中一个共用）产生四种函数
• 源可编程序计数器
• 典型参数： tpd=7ns Pd=24mW

外引线排列图功能表

	输	入		输出
	S	A	B	Y
H	×	×	×	H
L	L	L	×	H
L	L	H	×	L
L	H	×	L	H
L	H	×	H	L

H=高电平 L=低电平 ×=不定

54LS158/74LS158 说明：

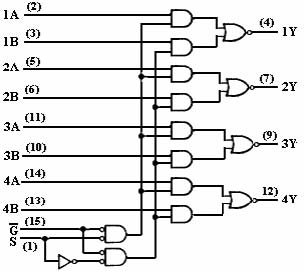

54LS158 / 74LS158 包含反相器和驱动器，向四个输出门提供数据选择。设有一个选通输入端（），当选通输入为低电平时，允许输出。选择端 S控制从两个四位数选择一个输出。

LS158输出反码数据，使传输延迟减小。

推荐工作条件

符号	参数名称	74LS158			54LS158			单位
		最小	典型	最大	最小	典型	最大
Vcc	电源电压	4.75	5	5.25	4.5	5	5.5	V
VIH	输入高电平电压	2.0			2.0			V
VIL	输入低电平电压			0.8			0.7	V
IOH	输出高电平电流			-400			-400	μA
IOL	输出低电平电流			8			4	mA
TA	工作温度	-40		85	-55		125	℃

电 性 能：（除特别说明外，均为全温度范围）

符号	参数名称	测试条件			74LS158			54LS158			单位
					最小	典型	最大	最小	典型	最大
VIK	输入钳位电压	Vcc=最小 II=-18mA					-1.5			-1.5	V
VOH	输出高电平电压	Vcc=最小 VIL=最大 VIH=2V IOH=最大			2.7			2.5	3.4		V
VOL	输出低电平电压	Vcc=最小 VIL =最大 VIH=2V IOL =最大					0.5		0.25	0.4	V
II	输入电流 (最大输入电压时 )	Vcc=最大 VI=7V		S、			0.2			0.2	mA
				A、B			0.1			0.1
IIH	输入高电平电流	Vcc=最大 VI=2.7V		S、			40			40	μA
				A、B			20			20
IIL	输入低电平电流	Vcc=最大 VI=0.4V		S、			-0.8			-0.8	mA
				A、B			-0.4			-0.4
IOS	输出短路电流	Vcc=最大 VO=0V			-20		-100	-20		-100	mA
ICC	电源电流	Vcc=最大 (注)	条件 A				8		4.8	8	mA
			条件 B				11		6.5	11

注：测 Icc时，所有输出开路，条件 A：所有输入端加 4.5V；条件 B：所有 A数据输入端加 4.5V，其它所有输入端接地。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流（开关）参数：Vcc=5.0V, TA=25℃

符号	参数名称	从（输入）	到（输出）	测试条件	参数值			单位
					最小	典型	最大
tPLH	传输延迟时间	数据 A、B				7	12	ns
tPHL	传输延迟时间			CL=15pF		7	12	ns
tPLH	传输延迟时间	选通	Y			11	17	ns
tPHL	传输延迟时间			RL=2kΩ		12	18	ns
tPLH	传输延迟时间	选择 S				13	20	ns
tPHL	传输延迟时间					16	24	ns
