54LS157 / 74LS157 LSTTL型四位 2选 1数据选择器
特点
- ·缓冲输入和输出
- 应用：
可扩展任何数据输入；
可调制双数据总线；
可产生2 变量四种功能；
源可编程序计数器。 - 典型参数： tpd=9ns Pd=49mW
外引线排列图
54LS157/74LS157 说明：

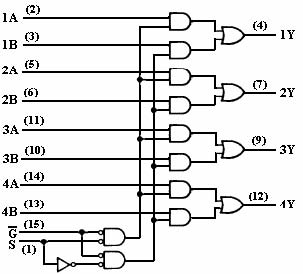

54LS157 / 74LS157 包含反相器和驱动器，向四个输出门提供数据选择。设有一个选通输入端（
），当选通输入为低电平时，允许输出。选择端 S控制从两个四位数选择一个四位数输出。
LS157输出原码数据。
推荐工作条件
| 符号 | 参数名称 | 74Ⅱ | 54 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | |||
| Vcc | 电源电压 | 4.75 | 5 | 5.25 | 4.5 | 5 | 5.5 | V |
| VIH | 输入高电平电压 | 2.0 | 2.0 | V | ||||
| VIL | 输入低电平电压 | 0.8 | 0.7 | V | ||||
| IOH | 输出高电平电流 | -400 | -400 | μA | ||||
| IOL | 输出低电平电流 | 8 | 4 | mA | ||||
| TA | 工作环境温度 | -40 | 85 | -55 | 125 | ℃ |
电 性 能：（除特别说明外，均为全温度范围）
| 符号 | 参数名称 | 测试条件 | 74LS157 | 544LS157 | 单位 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | |||||
| VIK | 输入钳位电压 | Vcc=最小 II =-18mA | -1.5 | -1.5 | V | |||||
| VOH | 输出高电平电压 | Vcc=最小 VIL =最大 VIH=2V IOH=最大 | 2.7 | 2.5 | 3.4 | V | ||||
| VOL | 输出低电平电压 | Vcc=最小 VIL=最大 VIH=2V IOL =最大 | 0.5 | 0.25 | 0.4 | V | ||||
| II | 输入电流 (最大输入电压时 ) | Vcc=最大 VI=7V | S、 | 0.2 | 0.2 | mA | ||||
| A、B | 0.1 | 0.1 | ||||||||
| IIH | 输入高电平电流 | Vcc=最大 VI=2.7V | S、 | 40 | 40 | μA | ||||
| A、B | 20 | 20 | ||||||||
| IIL | 输入低电平电流 | Vcc=最大 VI=0.4V | S、 | -0.8 | -0.8 | mA | ||||
| A、B | -0.4 | -0.4 | ||||||||
| IOS | 输出短路电流 | Vcc=最大 VO=0V | -20 | -100 | -20 | -100 | mA | |||
| ICC | 电源电流 | Vcc=最大 (注) | 16 | 9.7 | 16 | mA | ||||
注：在所有输出开路，所有输入端加 4.5V条件下测 Icc。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流（开关）参数：Vcc=5.0V, TA=25℃
| 符号 | 参数名称 | 从（输入） | 到（输出） | 测试条件 | 参数值 | 单位 | ||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | ||||||
| tPLH | 传输延迟时间 | 数据 | 9 | 14 | ns | |||
| tPHL | 传输延迟时间 | A、B | CL=15pF | 9 | 14 | ns | ||
| tPLH | 传输延迟时间 | 选通 | Y | 13 | 20 | ns | ||
| tPHL | 传输延迟时间 |  |
RL=2kΩ | 14 | 21 | ns | ||
| tPLH | 传输延迟时间 | 选择 | 15 | 23 | ns | |||
| tPHL | 传输延迟时间 | S | 18 | 27 | ns | |||
