54LS148 / 74LS148 LSTTL 型8 线—3 线优先编码器

54LS148 / 74LS148 特点

典型参数：

tpd=15ns

Pd=60mW

功能表

输 入 输 出
EI 0 1 2 3 4 5 6 7 A2 A1 A0 GS EO
H ╳ ╳ ╳ ╳ ╳ ╳ ╳ ╳ H H H H H
L H H H H H H H H H H H H L
L ╳ ╳ ╳ ╳ ╳ ╳ ╳ L L L L L H
L ╳ ╳ ╳ ╳ ╳ ╳ L H L L H L H
L ╳ ╳ ╳ ╳ ╳ L H H L H L L H
L ╳ ╳ ╳ ╳ L H H H L H H L H
L ╳ ╳ ╳ L H H H H H L L L H
L ╳ ╳ L H H H H H H L H L H
L ╳ L H H H H H H H H L L H
L L H H H H H H H H H H L H

H=高电平 L=低电平 ╳=不定

54LS148/74LS148 说明：

LS148是将 8数据线编至二进制的 3数据线的 8线—3线优先编码器。级联电路（赋能输入端 EI和赋能输出端EO）使其不需外接电路就可进行八进位扩展。输入和输出均为低电平有效。所有输入端均有缓冲器，是一个 54LS/74LS系列的标准负载。本电路可用于：N位编码，代码转换和产生。

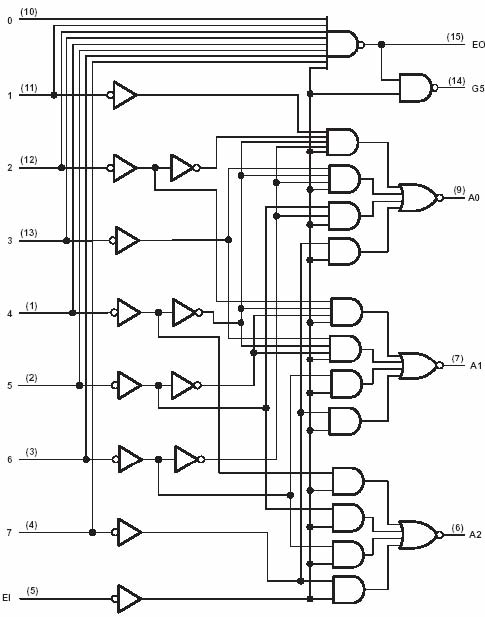

逻辑图
推荐工作条件
符号 参数名称 74LS148 54LS148 单位
最小 典型 最大 最小 典型 最大
Vcc 电源电压 4.75 5 5.25 4.5 5 5.5 V
VIH 输入高电平电压 2.0 2.0 V
VIL 输入低电平电压 0.8 0.7 V
IOH 输出高电平电流 -400 -400 μA
IOL 输出低电平电流 8 4 mA
TA 工作环境温度 -40 85 -55 125 ℃
电 性 能（除特别说明外，均为全温度范围）
符号 参数名称 测试条件 74LS148 54LS148 单位
最小 典型 最大 最小 典型 最大
VIK 输入钳位电压 Vcc=最小 II=-18mA -1.5 -1.5 V
VOH 输出高电平电压 Vcc=最小 VIL=最大 VIH=2V IOH=最大 2.7 2.5 3.4 V
VOL 输出低电平电压 Vcc=最小 VIL =最大 VIH=2V IOL =最大 0.5 0.25 0.4 V
II 输入电流 (最大输入电压时 ) Vcc=最大 VI=7V 1～7 0.2 0.2 mA
其它 0.1 0.1
IIH 输入高电平电流 Vcc=最大 VI=2.7V 1～7 40 40 μA
其它 20 20
IIL 输入低电平电流 Vcc=最大 VI=0.4V 1～7 -0.8 -0.8 mA
其它 -0.4 -0.4
IOS 输出短路电流 Vcc=最大 VO=0V -20 -100 -20 -100 mA
ICC 电源电流 Vcc=最大 (注) 条件 1 20 12 20 mA
条件 2 17 10 17

注：条件 1：在输入 7和 EI接地，其他输入和输出开路条件下测量；条件 2：在所有输入和输出开路条件下测量。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。

交流（开关）参数 （Vcc=5.0V, TA=25℃）

符号 参数名称 从（输入） 到（输出） 测试条件 参数值 单位
最小 典型 最大
tPLH 传输延迟时间 A0 14 18 ns
tPHL （波形同相输出） 1～7 A1 15 25
tPLH 传输延迟时间 或 A2 20 36 ns
tPHL （波形反相输出） 16 29
tPLH 传输延迟时间 EO 7 18 ns
tPHL （波形反相输出） 0～7 25 40
tPLH 传输延迟时间 GS CL=15pF 35 55 ns
tPHL （波形同相输出） RL=2kΩ 9 21
tPLH 传输延迟时间 A0、A1 16 25 ns
tPHL （波形同相输出） 或 A2 12 25
tPLH 传输延迟时间 EI GS 12 17 ns
tPHL （波形同相输出） 14 36
tPLH 传输延迟时间 EO 12 21 ns
tPHL （波形同相输出） 23 35
