54LS145 / 74LS145 LSTTL型 4线—10线译码器/驱动器(OC、15Ｖ)

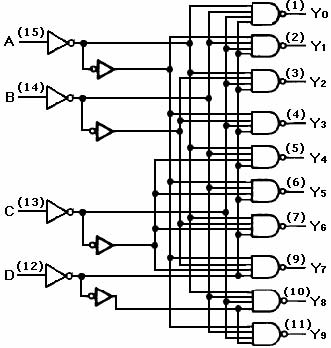

54LS145 / 74LS145 特点： 逻辑图

• 采用了特别适合作显示器 /继电器驱动器或集电极开路逻辑电路驱动器使用的高性能 npn输出晶体管。
• 74LS145的每个高击穿 (15V)输出晶体管可吸收高达 80mA的电流。
• 输入和输出与 TTL或 DTL逻辑电路完全相容，而且输出也可以与大多数 MOS集成电路接口。
• 全译码输入。

典型参数： 外引线排列图

tpd=50ns

Pd=35mW

54LS145/74LS145 说明：

这种单片BCD—十进制译码器/驱动器由8个反相器和10个4输入与非门组成。反相器成对连接, 以接受 4位 BCD输入数据，经由与非门译码后输出。对有效 BCD输入逻辑进行全译码后, 可以保证在所有无效二进制输入状态 (当大于 9的二进制代码) 下全部输出都截止。

No.		输	入					输			出
	D	C	B	A	Y0	Y1	Y2	Y3	Y4	Y5	Y6	Y7	Y8	Y9
0	L	L	L	L	L	H	H	H	H	H	H	H	H	H
1	L	L	L	H	H	L	H	H	H	H	H	H	H	H
2	L	L	H	L	H	H	L	H	H	H	H	H	H	H
3	L	L	H	H	H	H	H	L	H	H	H	H	H	H
4	L	H	L	L	H	H	H	H	L	H	H	H	H	H
5	L	H	L	H	H	H	H	H	H	L	H	H	H	H
6	L	H	H	L	H	H	H	H	H	H	L	H	H	H
7	L	H	H	H	H	H	H	H	H	H	H	L	H	H
8	H	L	L	L	H	H	H	H	H	H	H	H	L	H
9	H	L	L	H	H	H	H	H	H	H	H	H	H	L
无 效	H H H H H	L L H H H	H H L L H	L H L H L	H H H H H	H H H H H	H H H H H	H H H H H	H H H H H	H H H H H	H H H H H	H H H H H	H H H H H	H H H H H
	H	H	H	H	H	H	H	H	H	H	H	H	H	H

H=高电平 L=低电平

推荐工作条件

符号	参数名称	74LS145			54LS145			单位
		最小	典型	最大	最小	典型	最大
Vcc	电源电压	4.75	5	5.25	4.5	5	5.5	V
VIH	输入高电平电压	2.0			2.0			V
VIL	输入低电平电压			0.8			0.7	V
VO(OFF)	关态输出电压			15			15	V
IO(ON)	开态输出电流			24			12	mA
TA	工作环境温度	-40		85	-55		125	℃

电 性 能：（除特别说明外，均为全温度范围）

符号	参数名称	测试条件		74Ⅱ			54			单位
				最小	典型	最大	最小	典型	最大
VIK	输入钳位电压	Vcc=最小 II=-18mA				-1.5			-1.5	V
IO(OFF)	关态输出电流	Vcc=最小 VIL =最大 VIH=2V VO =最大				250			250	μA
VO(ON)	开态输出电压	Vcc=最小 VIL=最大	IO=最大		0.35	0.5		0.25	0.4	V
		VIH=2V	IO=80mA		2.3	3
II	输入电流 (最大输入电压时 )	Vcc=最大 VI=7V				0.1			0.1	mA
IIH	输入高电平电流	Vcc=最大 VI=2.7V				20			20	μA
IIL	输入低电平电流	Vcc=最大 VI=0.4V				-0.4			-0.4	mA
ICC	电源电流	Vcc=最大 (注)				13		7.0	13	mA

注：Icc在全部输出端开路，所有输入端接地下测量。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。

交流（开关）参数：Vcc=5.0V, TA=25℃

符号	参数名称	从（输入）	到（输出）	测试条件	参数值			单位
					最小	典型	最大
tPLH	传输延迟	A、B、C、D	各个 Y	CL=45pF			50	ns
tPHL	传输延迟	A、B、C、D	各个 Y	RL=667Ω			50	ns
