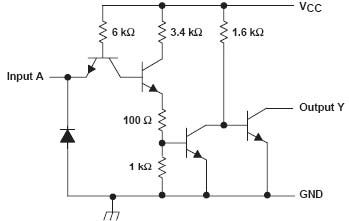

5407 / 7407 TTL型六缓冲器/驱动器（同相、OC、30V）
5407 / 7407 典型参数：tpd=6.0ns
逻辑符号：
逻辑式: Y =A
外引线排列图：
功能表
| 输入 | 输出 |
| A | Y |
| H | H |
| L | L |
H=高电平 L=低电平
推荐工作条件
| 符号 | 参数名称 | 7407 | 5407 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | |||
| Vcc | 电源电压 | 4.75 | 5 | 5.25 | 4.5 | 5 | 5.5 | V |
| VIH | 输入高电平电压 | 2 | 2 | V | ||||
| VIL | 输入低电平电压 | 0.8 | 0.8 | V | ||||
| VOH | 输出高电平电压 | 30 | 30 | V | ||||
| IOL | 输出低电平电流 | 40 | 30 | mA | ||||
| TA | 工作环境温度 | -40 | 85 | -55 | 125 | ℃ | ||
5407 / 7407 电 性 能：（除特别说明外，均为全温度范围）
| 符号 | 参数名称 | 测试条件 | 7407 | 5407 | 单位 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | |||||
| VIK | 输入钳位电压 | Vcc=最小 II=-12mA | -1.5 | -1.5 | V | |||||
| IOH | 输出高电平电流 | Vcc=最小 VIH=2V VOH =最大 | 250 | 250 | μA | |||||
| VOL | 输出低电平电压 | Vcc=最小 VI L=最大 | IOL=16mA | 0.4 | 0.4 | V | ||||
| IOL=最大 | 0.7 | 0.7 | ||||||||
| II | 输入电流 (最大输入电压时 ) | Vcc=最大 VI=7V | 1.0 | 1.0 | mA | |||||
| IIH | 输入高电平电流 | Vcc=最大 VI=2.4V | 40 | 40 | μA | |||||
| IIL | 输入低电平电流 | Vcc=最大 VI=0.4V | -1.6 | -1.6 | mA | |||||
| ICCH | 高电平电源电流 | Vcc=最大 VI=0V | 41 | 29 | 41 | mA | ||||
| ICCL | 低电平电源电流 | Vcc=最大 VI=4.5V | 30 | 21 | 30 | mA | ||||
注：所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。
交流（开关）参数：Vcc=5.0V, TA=25℃
| 符号 | 参数名称 | 从（输入） | 到（输出） | 测试条件 | 参数值 | 单位 | ||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | ||||||
| tPLH | 传输延迟 | A | Y | CL=15pF | 6 | 10 | ns | |
| tPHL | 传输延迟 | A | Y | RL=110Ω | 20 | 30 | ns | |
| tPLH | 传输延迟 | A | Y | CL=50pF | 15 | ns | ||
| tPHL | 传输延迟 | A | Y | RL=150Ω | 26 | ns | ||
