4ST7 型晶体管

• 结构名称：NPN硅外延品平面 线性功率晶体管
• 等级标记：Ⅱ类
• 主要用途：用于电子设备中作功率放大、振荡。
• 外形图：HF-1型

4ST7 型晶体管参数

序号	参数	单位	测试条件	规　范　值
1	PCM	W	TC=25℃	15
2	IC	A		1.5
3	ICBO	mA	VCB=24V	≤2
4	BVCBO	V	IC=8mA	≥45
5	BVCEO	V	IC=30mA	≥30
6	BVEBO	V	IE=8mA	≥4
7	hFE		VCE=5V，IC=0.6A	≥10
8	POA	W	f=800MHz，VCE=24V，Pi=285mW	≥1.8
9	GPA	dB	f=800MHz，VCE=24V，Pi=285mW	≥8

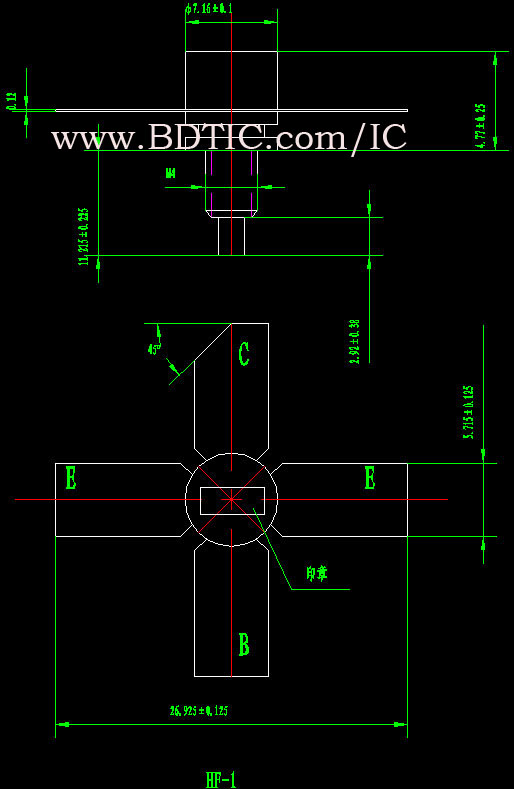

4ST7 型晶体管封装尺寸图
