OP777: 运算放大器

The OP777, OP727 and OP747 are precision single, dual and quad rail-to-rail output single supply amplifiers featuring micropower operation and rail to rail output ranges. These amplifiers provide improved performance over the industry standard OP07 with ±15V supplies and offer the further advantages of true single supply operation down to +2.7V and smaller package options than any other high voltage precision bipolar amplifier. Outputs are stable with capacitive loads of over 1000pF. Supply current is less than 300....A per amplifier at 5V. 500 series resistors protect the inputs, allowing input signal levels several volts above the positive supply without phase reversal.

OP777 特点

• Low Offset Voltage: 100 uV Max
• Low Input Bias Current: 10 nA Max
• Single-Supply Operation: 2.7 V to 30 V
• Dual-Supply Operation: ±1.35 V to ±15 V
• Low Supply Current: 300 uA/Amp Max
• Unity Gain Stable
• No Phase Reversal

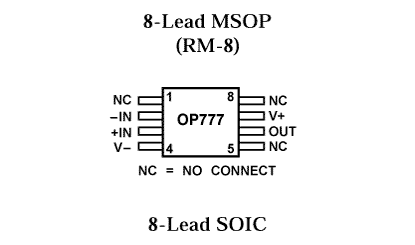

OP777 功能框图

OP777 功能框图

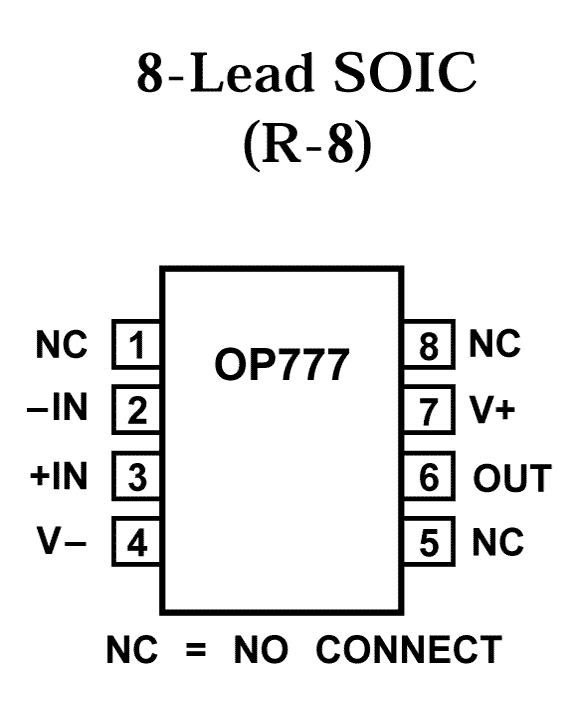

芯片引脚定义图

OP777 技术指标

-3dB Bandwidth	700kHz	Vcc-Vee Supply (V)	3 to 36
Slew Rate	200mV/us	Iq per Amplifier	290uA
Vos	20uV	# OpAmps per Pkg	1
Ib	5.5nA	Operating Temp Range	-40 to +85
Input Noise (nV/rtHz)	15nV/rtHz	Packages	SOIC,SOP

OP777 订购指南

产品型号	产品状态	封装	引脚	温度范围
OP777AR	量产	8 ld SOIC	8	工业
OP777AR-REEL	量产	8 ld SOIC	8	工业
OP777AR-REEL7	量产	8 ld SOIC	8	工业
OP777ARM-REEL	量产	8 ld MSOP	8	工业
OP777ARMZ	量产		8	工业
OP777ARMZ-REEL	量产	8 ld MSOP	8	工业
OP777ARZ	量产	8 ld SOIC	8	工业
OP777ARZ-REEL	量产	8 ld SOIC	8	工业
OP777ARZ-REEL7	量产	8 ld SOIC	8	工业

EVAL-PRAOPAMP: Universal Precision Op Amp Evaluation Board

产品型号	产品状态	封装	引脚	温度范围
EVAL-PRAOPAMP-1KSZ	量产	评估板		商业
EVAL-PRAOPAMP-1RJZ	量产	评估板		商业
EVAL-PRAOPAMP-1RMZ	量产	评估板		商业
EVAL-PRAOPAMP-1RZ	量产	评估板		商业
EVAL-PRAOPAMP-2RMZ	量产	评估板		商业
EVAL-PRAOPAMP-2RZ	量产	评估板		商业
EVAL-PRAOPAMP-4RUZ	量产	评估板		商业
EVAL-PRAOPAMP-4RZ	量产	评估板		商业
