EVAL-AD7949EDZ: 14位、8通道、250 kSPS PulSAR(R) ADC
AD7949是一款8通道、14位、电荷再分配、逐次逼近型（SAR）模数转换器（ADC）,采用单电源（VDD）供电。
AD7949内置多通道、低功耗数据采集系统所需的所有元件,包括：无失码的真14位SAR型ADC；用于将输入配置为单端输入（使用或不使用参考地）、差分输入或双极性输入的8通道、低串扰多路复用器；内部低漂移基准电压源（可以选择2.5 V或4.096 V）和缓冲；温度传感器；可选择的1极点滤波器；以及多通道按顺序连续采样时所用的序列器。
AD7949使用简单的SPI接口实现配置寄存器的写入和转换结果的接收。SPI接口使用单独的电源（VIO）,其被设定为主逻辑电平。功耗与吞吐量成正比。
AD7949采用20引脚微型LFCSP封装,工作温度范围为-40°C至+85°C。
产品应用领域 Applications
- 电池供电设备
- 医疗仪器：ECG/EKG
- 移动通信：GPS
- 个人数字助理
- 电源线路监控
- 数据采集
- 地震数据采集系统
- 仪器仪表
- 过程控制
EVAL-AD7949EDZ 特点
- 14位分辨率、无失码
- 8通道多路复用器,输入可选择：
单极性单端输入
差分输入（使用参考地）
伪双极性输入 - 吞吐量：250 kSPS
- INL/DNL：典型值±0.5 LSB
- 信纳比（SINAD）：85 dB （20 kHz）
- 总谐波失真（THD）：100 dB （20 kHz）
- 模拟输入范围：0 V至VREF,VREF可高达VDD
- 欲了解更多信息,请参考数据手册

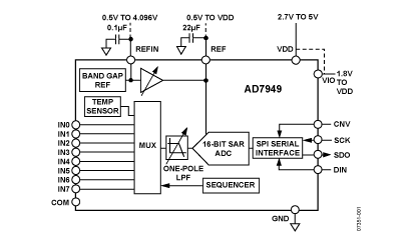

EVAL-AD7949EDZ 功能框图
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD7949BCPZ | 量产 | 20 ld LFCSP 4x4mm (2.5EP | 20 | 工业 |
| AD7949BCPZRL7 | 量产 | 20 ld LFCSP 4x4mm (2.5EP | 20 | 工业 |
| EVAL-AD7949EDZ | 量产 | 评估板 | - | 待定 |
EVAL-AD7949EDZ 应用技术支持与电子电路设计开发资源下载
- AD7949 数据手册DataSheet下载. pdf
- Analog Devices, Inc.ADI 美国模拟器件公司产品订购手册 .PDF
- ADC模数转换器选型指南 . PDF
