AMP03: 高速差分放大器
AMP03是一款单芯片单位增益、高速差分放大器,内置一个相匹配的薄膜电阻网络,可以在整个工作温度范围内稳定工作,无需昂贵的外部匹配元件。AMP03是差分放大器和仪表放大器的基本模拟构建模块。
AMP03 特点
- 高共模抑制比(CMRR)：100 dB(典型值)
- 低非线性度：0.001%(最大值)
- 低失真：0.001%(典型值)
- 宽带宽：3 MHz(典型值)
- 快速压摆率：9.5 V/us(典型值)
- 0.01%快速建立时间：1us(典型值)
- 低成本

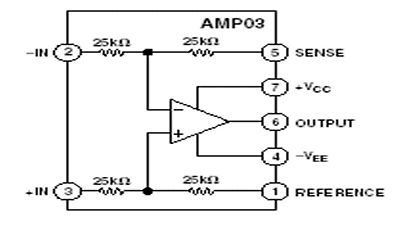

AMP03 功能框图
AMP03 功能框图
AMP03 技术指标
| Single/Dual Supply | Dual | Vnoise RTI 1-10 Hz uVp-p | 20uV p-p |
| Voltage Supply (Vmax) | ±15V | Temperature Range | -40 to +85 |
| Gain Setting Method | fixed | Gain Error (%) max | +4.0E-5% |
| Gain Range (min to max) | 1 | Supply Current | 2.5mA |
| Bandwidth G=10 (kHz typ) | 3000kHz | Vosi (uV) | 10uV |
| CMRR (dB) | 85dB |
AMP03 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| 5962-9563901MGA | 量产 | ROUND HEADER/METAL CAN | 8 | 工业 |
| AMP03BJ | 量产 | ROUND HEADER/METAL CAN | 8 | 工业 |
| AMP03BJ/883C | 量产 | ROUND HEADER/METAL CAN | 8 | 工业 |
| AMP03BJZ | 量产 | ROUND HEADER/METAL CAN | 8 | 工业 |
| AMP03FJ | 量产 | ROUND HEADER/METAL CAN | 8 | 待定 |
| AMP03FJZ | 量产 | ROUND HEADER/METAL CAN | 8 | 待定 |
| AMP03GP | 量产 | 8 ld PDIP | 8 | 工业 |
| AMP03GPZ | 量产 | 8 ld PDIP | 8 | 工业 |
| AMP03GS | 量产 | 8 ld SOIC | 8 | 待定 |
| AMP03GS-REEL | 量产 | 8 ld SOIC | 8 | 待定 |
| AMP03GSZ | 量产 | 8 ld SOIC | 8 | 待定 |
| AMP03GSZ-RL | 量产 | 8 ld SOIC | 8 | 待定 |
