ADV7401:10位、集成式、多格式标清电视/高清电视视频解码器和RGB图形数字化仪

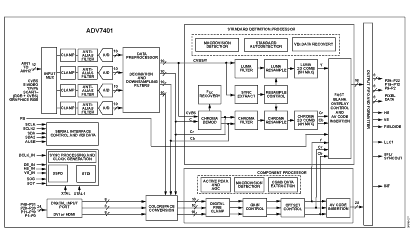

ADV7401 功能框图ADV7401是一款高质量、单芯片、多格式视频解码器和图形数字化仪。这款多格式解码器支持将复合视频或S视频形式的PAL、NTSC和SECAM标准信号转换为数字ITU-R BT.656格式。它还支持将RGB/YPrPb分量视频信号解码为数字YCrCb或RGB像素输出流。支持的分量视频包括525i、625i、525p、625p、720p、1080i、1250i等标准,以及许多其它高清和SMPTE标准。该器件也支持图形数字化,能够对VGA至SXGA速率的RGB图形信号进行数字化处理,将其转换为数字RGB或YCrCb像素输出流。此外还能够同时处理CVBS和标清RGB信号,从而支持SCART和叠加功能。这些信号的混合由快速消隐引脚控制。

ADV7401 特点
  • 四个10位ADC,采样速率最高可达140 MHz
  • 支持12个模拟输入通道多路复用和SCART快速消隐
  • 内部抗混叠滤波器
  • 支持NTSC/PAL/SECAM色彩标准
  • 支持525p/625p分量逐行扫描
  • 支持720p/1080i分量高清电视
  • 可对最高达1280 × 1024、75 Hz (SXGA)的RGB图形进行数字化处理
  • 24位数字输入端口支持来自DVI/HDMI Rx IC的数据
  • 任意至任意、3 × 3色彩空间转换矩阵
  • 工业温度范围:-40°C至+85°C
  • 12位4:4:4 / 8位4:2:2 DDR像素输出接口
  • VBI 数据分隔器(包括图文电视)
ADV7401 技术指标
  • Resolution (Bits): 10bit
  • ADC Speed (MHz): 140MHz
  • Output Resolution (bits): 8bit
  • Input Color Formats: NTSC,PAL,SECAM
  • Input Signal Types: Composite,RGB,RGB SCART,Y/C,YPbPr
  • Data Output Formats: 12-bit RGB DDR,24-bit YCbCr/RGB 4:4:4,8 & 16-bit YCbCr 4:2:2
  • # Input Channels: 12
  • Power Dissipation (mW): 550mW
ADV7401 应用领域
  • 液晶/DLPTM背投式高清电视
  • 等离子高清电视
  • CRT高清电视
  • 液晶/DLP前投式投影仪
  • 液晶电视(支持高清电视)
  • 带个人录像机功能的高清电视机顶盒
  • 影音接收机
  • 多格式扫描转换器
  • 支持逐行扫描输入的DVD刻录机
ADV7401 芯片订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs
ADV7401BSTZ-110 产品状态: 量产 100 ld LQFP 100 工业 Tray, 90 $ 21.34 $ 16.91
ADV7401BSTZ-80 产品状态: 量产 100 ld LQFP 100 工业 Tray, 90 $ 18.65 $ 14.93
ADV7401CSTZ-140 产品状态: 停产 100 ld LQFP 100 工业 Tray, 90 - -
ADV7401KSTZ-140 产品状态: 量产 100 ld LQFP 100 工业 Tray, 90 $ 21.78 $ 17.25
ADV7401WBSTZ-110 产品状态: 量产 100 ld LQFP 100 工业 Tray, 90 - -
