ADV7188 特点
- 多格式视频解码器支持NTSC (J/M/4.43)、PAL (B/D/G/H/I/M/N)、SECAM
- 集成四个54 MHz、噪声整形视频(NSV(R))、12位ADC
- 支持SCART快速消隐
- 由28.63636 MHz单晶振提供时钟
- 兼容线路锁定时钟(LLC)
- 自适应数字线路长度跟踪(ADLLTTM)、信号处理和增强FIFO管理可提供Mini-TBC功能
- 5线式自适应梳状滤波器
- 专有架构支持锁定较弱、高噪声且不稳定的视频源，如VCR和调谐器等
- 副载波频率锁定和状态信息输出
- 集成自动增益控制(AGC)功能，提供自适应峰值白色模式
- Macrovision(R)复制保护检测
- 色度瞬态改善(CTI)
|
ADV7188 技术指标
- Resolution (Bits): 12bit
- ADC Speed (MHz): 54MHz
- Output Resolution (bits): 10bit
- Input Color Formats: NTSC,PAL,SECAM
- Input Signal Types: Composite,RGB SCART,Y/C,YPbPr
- Data Output Formats: 8 & 16-bit YCbCr 4:2:2
- # Input Channels: 12
- Power Dissipation (mW): 550mW
ADV7188 应用领域
- 高端DVD刻录机
- 视频投影仪
- 硬盘型PVR/DVDR
- 液晶电视
- 机顶盒
- 专业视频产品
- AVR接收机
|

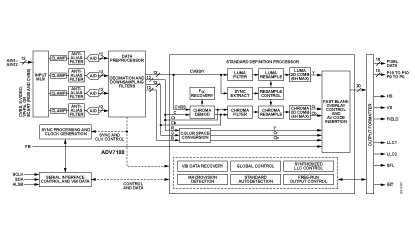

ADV7188是一款集成式视频解码器，能够自动检测与全球NTSC、PAL和SECAM标准兼容的标准模拟基带电视信号，并将其转换为与20/16/10/8位CCIR 601/CCIR 656兼容的4:2:2分量视频数据。利用其先进且高度灵活的数字输出接口，可在线路锁定、基于时钟的系统中实现高性能视频解码和转换。因此，该器件非常适合模拟视频特征不同的各种应用，包括磁带源、广播源、安保与监控摄像机以及专业系统。精确的12位ADC可提供无与伦比的专业品质视频性能，在10位输出模式下可实现真10位分辨率。12个模拟输入通道能够接受多种组合形式的标准复合视频信号、S-视频信号和分量视频信号。.AGC和箝位-复位电路使输入视频信号峰峰值范围可达到0.5 V至1.6 V。或者，也可以旁路这些电路，实现手动设置。ADC和数据路径在所有模式下均采用54 MHz固定时钟频率，可实现非常精密、准确的采样和数字滤波。即使线路长度偏差达到±5%，线路锁定时钟输出也能使输出数据速率、时序信号和输出时钟信号实现同步、异步或线路锁定。输出控制信号可以在大多数应用中实现无缝接口连接。ADV7188的工作模式通过双线式串行双向端口（I2C兼容型）进行设置。此外能够同时处理CVBS和标清RGB信号，从而支持SCART和叠加功能。信号混合由快速消隐引脚控制。ADV7188采用3.3 V CMOS工艺制造，单芯片CMOS结构可确保以更低功耗提供更多功能。它采用80引脚小型无铅LQFP封装。
