ADSP-BF506F: BLACKFIN处理器，具有可执行闪存、模数转换器和优化的外设集，适合工业和通用应用
BF506F属于Blackfin处理器家族中的BF50x系列，具有4MB可执行闪存以及ENOB为11+的真12位双通道SAR ADC，成本和特性均优于BF504和BF504F。BF506F的特性和成本针对只需68KB L1存储器和4MB可执行闪存便可工作的计算密集型工业和通用应用进行了优化，内核时钟频率为400 MHz，外设集包括2个三相PWM单元、1个ADC控制模块、2个SPI接口、2个SPORT接口、1个CAN控制器、1个PPI、8个通用计数器以及1个移动存储器接口。BF506F采用低成本14x14mm LQFP-EPAD封装，提供商用和工业两种温度等级以及300 MHz和400 MHz两种速度等级的产品。
ADSP-BF506F 特点
- Blackfin处理器内核：400 MHz (800 MMACS)性能和68KB L1存储器
- 4MB可执行闪存
- 真12位、双通道SAR ADC
- 低功耗：数值待定
- 2个SPI、2个SPORT、2个UART和1个PPI接口
- ADC控制模块可与外部ADC实现无缝接口，并执行同步采样
- 2个三相PWM单元
- CAN控制器和移动存储器接口
- 8个通用计数器和2个32位升/降计数器，支持旋转计数
- 12个外设DMA通道和2个存储器对存储器DMA通道
- 14x14mm LQFP-EPAD封装
- 商用和工业两种温度等级
ADSP-BF506F 技术指标
- Clock Speed MHz (Max): 400MHz
- MMACS (Max): 800
- External Memory Bus: n/a
- PPI: Yes
- USB Device: No
- Core Voltage (V): 1.4 +/- 5%
- Core Voltage Regulation: No
- Package: 88-Lead LFCSP
ADSP-BF506F 市场与应用
- 电机控制
- 功率变换器
- 不间断电源
- 可编程逻辑控制器
- 计量仪表和便携式测试设备
- 消费类手持式设备
- 医疗设备
- 汽车驾驶员辅助系统

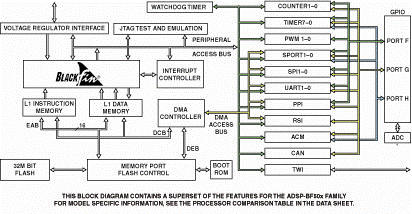

ADSP-BF506F 功能框图
ADSP-BF506F 评估版和开发套件
| 产品型号 | 封装 | 引脚 | 温度范围 | 包装盒数量 | 报价*(100-499) | 报价*1000 pcs | RoHS |
|---|---|---|---|---|---|---|---|
| ADZS-BF506F-EZLITE 产品状态: 量产 | 评估板 | - | 工业 | 1 | $ 199.00 | $ 199.00 | 是 |
