ADSP-BF504F:  BLACKFIN处理器，具有可执行闪存和优化的外设集，适合工业和通用应用

BF504F属于Blackfin处理器家族中的BF50x系列，具有4MB可执行闪存，成本和特性优于BF504。BF504F的特性和成本针对只需68KB L1存储器和4MB可执行闪存便可工作的计算密集型工业和通用应用进行了优化，内核时钟频率为400 MHz，外设集包括2个三相PWM单元、1个ADC控制模块、2个SPI接口、2个SPORT接口、1个CAN控制器、1个PPI、8个通用计数器以及1个移动存储器接口。BF504F采用低成本12x12mm LFCSP封装，提供商用和工业两种温度等级以及300 MHz和400 MHz两种速度等级的产品。

ADSP-BF504F 特点

• Blackfin处理器内核：400 MHz (800 MMACS)性能和68KB L1存储器
• 4MB可执行闪存
• 低功耗：数值待定
• 2个SPI、2个SPORT、2个UART和1个PPI接口
• ADC控制模块可与外部ADC实现无缝连接，并实现同步采样
• 2个三相PWM单元
• CAN控制器和移动存储器接口
• 8个通用计数器和2个32位增/减计数器，支持旋转计数
• 12个外设DMA通道和2个存储器对存储器DMA通道
• 12个外设DMA通道和2个存储器对存储器DMA通道
• 商用和工业两种温度等级

ADSP-BF504F 技术指标

• Clock Speed MHz (Max): 400MHz
• MMACS (Max): 800
• External Memory Bus: n/a
• PPI: Yes
• USB Device: No
• Core Voltage (V): 1.4 +/- 5%
• Package: 88-Lead LFCSP

ADSP-BF504F 市场与应用

• 电机控制
• 功率变换器
• 不间断电源
• 可编程逻辑控制器
• 计量仪表和便携式测试设备
• 消费类手持式设备
• 医疗设备

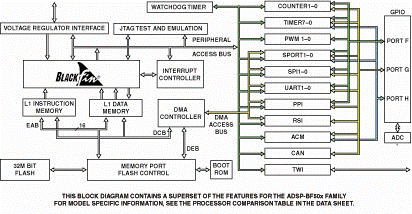

ADSP-BF504F 功能框图

ADSP-BF504F 型号选项

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
ADSP-BF504BCPZ-3F 产品状态: 量产	LFCSP:LEADFRM CHIP SCALE	88	工业	Tray, 168	$ 8.88	$ 8.48	是
ADSP-BF504BCPZ-4F 产品状态: 量产	LFCSP:LEADFRM CHIP SCALE	88	工业	Tray, 168	$ 9.48	$ 9.06	是
ADSP-BF504KCPZ-3F 产品状态: 量产	LFCSP:LEADFRM CHIP SCALE	88	商业	Tray, 168	$ 7.88	$ 7.48	是
ADSP-BF504KCPZ-4F 产品状态: 量产	LFCSP:LEADFRM CHIP SCALE	88	商业	Tray, 168	$ 8.48	$ 8.06	是

ADSP-BF504F 评估版和开发套件

产品型号	封装	引脚	温度范围	包装盒数量	报价*(100-499)	报价*1000 pcs	RoHS
ADZS-BF506F-EZLITE 产品状态: 量产	评估板	-	工业	1	$ 199.00	$ 199.00	是
