ADSP-21992: 高性能混合型信号DSP，160 MHz，32K字程序存储器RAM，16K字数据存储器RAM

ADSP-21992进一步扩展了ADSP-2199x混合信号DSP产品系列的性能，可提供32K字程序存储器RAM和16K字数据存储器RAM。此外，ADSP-21992还可提供片上CAN通信端口，支持全CAN 2.0B，内置可配置邮箱和单个验收滤波器。集成CAN接口可实现将嵌入式控制和信号处理以及现场总线通信接口整合在一起的单芯片方案。

The ADSP-21992 further extends the capabilities of the ADSP-2199x mixed-signal DSP family, by offering 32K words of program memory and 16K words of data memory RAM. In addition, the ADSP-21992 provides an on-chip CAN communications port that provides full CAN 2.0B support, with 16 configurable mailboxes and individual acceptance filters. The integration of the CAN interface enables single chip solutions that implement the embedded control and signal processing as well as the field bus communications interface.

ADSP-21992 特点

• 160 MHz，ADSP-219x DSP内核
• 8通道、14位、20 MSPS ADC，内置片上电压基准
• 集成控制器区域网络（CAN）接口
• 外部存储器接口（达1 M字）
• 带双辅助PWM输出的三相PWM发生单元
• 32K字程序存储器RAM，16K字数据存储器RAM
• 三相PWM发生单元
• 增量编码器接口单元
• 3个32位通用定时器
• 16位通用标识I/O端口
• 同步串行(SPORT)和SPI通信端口
• CROSSCORETM工具支持
• 160 MHz, ADSP-219x DSP Core
• 8-Channel, 14-Bit, 20 MSPS ADC with On-Chip Voltage Reference
• Integrated Controller Area Network (CAN) Interface
• External Memory Interface (to 1 MWord)
• Three-Phase PWM Generation Unit, with additional Dual Auxiliary PWM Outputs
• 32K Program, 16K Data Memory RAM
• Three-Phase PWM Generation Unit
• Incremental Encoder Interface Unit
• Three 32-Bit, General Purpose Timers
• 16-Bit General Purpose Flag I/O Port
• Synchronous Serial (SPORT) & SPI Communications Port
• CROSSCORETM tool support

ADSP-21992 技术指标

• Clock Speed (MHz): 160MHz
• Program RAM Words(KWords): 32
• Data RAM Word (KWords): 16
• Ext. Memory Bus (Bits): 24bit
• Host Port: Yes
• SPORTs: 1
• SPI/UART: Yes
• Timers: 3
• Core Voltage (V): 2.5V
• ADC: 14 bit Dual Ch, 20 MSPS
• Package: 176 LQFP,CSP_BGA

ADSP-21992 市场与应用

• 工业电机驱动
• 不间断电源（UPS）
• 光网络控制
• 数据采集系统
• 测试与测量系统
• 便携式仪器仪表
• 智能传感器
• 机器人控制
• Industrial Motor Drives
• Un-Interruptible Power Supplies
• Optical Networking Control
• Data Acquisition Systems
• Test & Measurement Systems
• Portable Instrumentation
• Intelligent Sensors
• Robotic Control

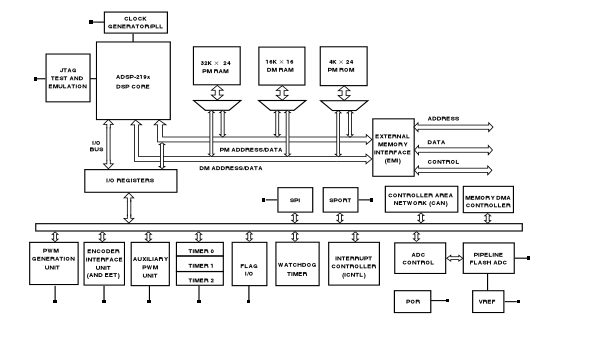

ADSP-21992 功能框图

ADSP-21992 芯片订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
ADSP-21992BSTZ 产品状态: 量产	LQFP 1.4 MM	176	工业	Tray, 40	$ 33.87	$ 29.80	是
ADSP-21992YBC 产品状态: 量产	196 ball CSPBGA (15x15x1.85mm)	196	工业	Tray, 126	$ 36.04	$ 31.73	否
