ADSP-21991: 高性能混合型信号DSP，160 MHz，32K字程序存储器RAM

ADSP-21991相比ADSP-21990在存储器集成度上有所提高，从而扩展了ADSP-2199x混合信号DSP产品系列。ADSP-21991集成了160 MHz、16位的ADSP-219x DSP内核和一个8通道、14位、20 MSPS的ADC（内置双采样保持放大器可实现同步采样）。该产品还集成了另外一些混合信号电路，包括一个精密片上电压基准以及上电复位（POR）电路。而所提供的各种控制外设可实现针对嵌入式控制和信号处理应用的单芯片解决方案。

The ADSP-21991 extends the ADSP-2199x mixed signal DSP product family by offering increased memory integration compared with the ADSP-21990. The ADSP-21991 integrates a 160 MHz, 16-bit, ADSP-219x DSP core and an 8-channel, 14-bit, 20 MSPS ADC (with dual sample-and-hold amplifiers for simultaneous sampling). Additional mixed-signal integration includes a precision on-chip voltage reference, and a power-on-reset (POR) circuit. Various control peripherals are provided for single-chip solutions for embedded control and signal processing applications.

ADSP-21991 特点

• 160 MHz，ADSP-219x DSP内核
• 8通道、14位、20 MSPS ADC，内置片上电压基准
• 32K字程序存储器RAM
• 8K字数据存储器RAM
• 外部存储器接口（达1 M字）
• 带双辅助PWM输出的三相PWM发生单元
• 增量编码器接口单元
• 3个32位通用定时器
• 16位通用标识I/O端口
• 同步串行(SPORT)和SPI通信端口
• 160 MHz, ADSP-219x DSP Core
• 8-Channel, 14-Bit, 20 MSPS ADC with On-Chip Voltage Reference
• 32K Words Program Memory RAM
• 8K Words Data Memory RAM
• External Memory Interface (to 1 MWord)
• Three-Phase PWM Generation Unit with additional Dual Auxiliary PWM Outputs
• Incremental Encoder Interface Unit
• Three 32-Bit, General Purpose Timers
• 16-Bit General Purpose Flag I/O Port
• Synchronous Serial (SPORT) & SPI Communications Port

ADSP-21991 技术指标

• Clock Speed (MHz): 160MHz
• Program RAM Words(KWords): 32
• Data RAM Word (KWords): 8
• Ext. Memory Bus (Bits): 24bit
• Host Port: Yes
• SPORTs: 1
• SPI/UART: Yes
• Timers: 3
• Core Voltage (V): 2.5V
• ADC: 14 bit Dual Ch, 20 MSPS
• Package: 176 LQFP,CSP_BGA

ADSP-21991 市场与应用

• 工业电机驱动
• 不间断电源（UPS）
• 光网络控制
• 数据采集系统
• 测试与测量系统
• 便携式仪器仪表
• 智能传感器
• 机器人控制
• Industrial Motor Drives
• Un-Interruptible Power Supplies
• Optical Networking Control
• Data Acquisition Systems
• Test & Measurement Systems
• Portable Instrumentation
• Intelligent Sensors
• Robotic Control

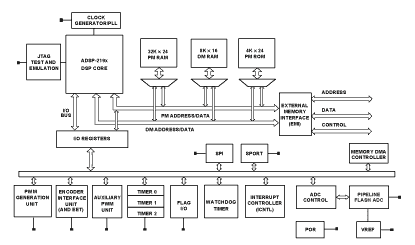

ADSP-21991 功能框图

ADSP-21991 芯片订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
ADSP-21991BBCZ 产品状态: 量产		196	工业	Tray, 126	$ 33.03	$ 33.03	是
ADSP-21991BSTZ 产品状态: 量产		176	工业	Tray, 40	$ 28.04	$ 27.15	是
