ADSP-2188N: 16位、80MIPS、1.8V、两个串行端口、主控端口、256KB RAM
ADSP-218xN系列包含6款为数字信号处理应用而优化的单芯片处理器。该系列的所有成员引脚兼容，差别仅仅在于片上SRAM的数量。这个特性加上ADSP-21xx代码兼容性可为设计决策提供极大的灵活性。该产品系列的成员如下：
- ADSP-2184N (4K PM/4K DM)
- ADSP-2186N (8K PM/8K DM)
- ADSP-2185N (16K PM/16K DM)
- ADSP-2187N (32K PM/32K DM)
- ADSP-2189N (32K PM/48K DM)
- ADSP-2188N (48K PM/56K DM)
在ADSP-218x产品线中，ADSP-218xN系列的性能最高(80MHz/MIPS)、功耗最低(在1.8V电压下为0.55mW/MIP)。该系列所有成员均采用100引脚LQFP封装和144焊球MBGA封装。
The ADSP-218xN series consists of six single chip microcomputers optimized for digital signal processing applications. All series members are pin-compatible and are differentiated solely by the amount of on-chip SRAM. This feature combined with ADSP-21xx code compatibility provide a great deal of flexibility in the design decision. Specifically, the series members are –
- ADSP-2184N (4K PM/4K DM)
- ADSP-2186N (8K PM/8K DM)
- ADSP-2185N (16K PM/16K DM)
- ADSP-2187N (32K PM/32K DM)
- ADSP-2189N (32K PM/48K DM)
- ADSP-2188N (48K PM/56K DM)
The ADSP-218xN series offers the highest performance (80Mhz/MIPS) and lowest power consumption (0.55mW/MIP @ 1.8V) within the ADSP-218x portfolio. All series members are offered in a 100-lead LQFP and 144-Ball MBGA packages.
ADSP-2188N 特点
- 关断模式实现低CMOS待机功耗，从关断条件恢复的时间为在200CLKIN周期
- 3总线架构允许在每个指令周期中完成双操作数取指
- 多功能指令
- 单周期指令执行
- 单周期环境切换
- 空闲模式下低功耗
- 在1.8V(内部)电压下，指令周期时间为12.5ns，保持80 MIPS性能不变
- Power-Down Mode Featuring Low CMOS Standby Power Dissipation with 200 CLKIN Cycle Recovery from Power-Down Condition
- 3-Bus Architecture Allows Dual Operand Fetches in Every Instruction Cycle
- Multifunction Instructions
- Single-Cycle Instruction Execution
- Single-Cycle Context Switch
- Low Power Dissipation in Idle Mode
- 12.5 ns Instruction Cycle Time @1.8 V (Internal), 80 MIPS Sustained Performance
ADSP-2188N 技术指标
- Clock Speed (MHz): 80MHz
- Program RAM Words(KWords): 48
- Data RAM Word (KWords): 56
- Ext. Memory Bus (Bits): 24bit
- Host Port: Yes
- SPORTs: 2
- SPI/UART: No
- Timers: 1
- Core Voltage (V): 1.8V
- Package: 100 LQFP,CSP_BGA
ADSP-2188N 市场与应用
- 消费类电话
- 嵌入式语音处理
- POS终端
- 程控交换机
- 智能卡读卡器
- 多通道语音处理
- 工业测量控制
- 全双工车载免提套件
- 免提电话
- VoIP电话
- 模式匹配
- 网络接入服务器
- Consumer telephony
- Embedded speech processing
- POS terminals
- PBX
- Smart card readers
- Multichannel voice processing
- Industrial measurement control
- Full-duplex handsfree car kit
- Speaker phones
- VoIP phones
- Pattern matching
- Network access servers

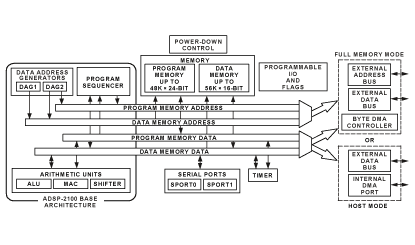

ADSP-2188N 功能框图
ADSP-2188N 芯片订购指南
| 产品型号 | 封装 | 引脚 | 温度范围 | 包装和数量 | 报价*(100-499) | 报价*1000 pcs | RoHS |
|---|---|---|---|---|---|---|---|
| ADSP-2188NBCA-320 产品状态: 停产 | 144 ball CSPBGA (10x10x1.4mm) | 144 | 工业 | Tray, 184 | - | - | 否 |
| ADSP-2188NBSTZ-320 产品状态: 量产 | 100 ld LQFP | 100 | 工业 | Tray, 90 | $ 36.12 | $ 31.30 | 是 |
| ADSP-2188NKSTZ-320 产品状态: 量产 | 100 ld LQFP | 100 | 商业 | Tray, 90 | $ 36.12 | $ 31.30 | 是 |
ADSP-2188N 评估版和开发套件
| 产品型号 | 封装 | 引脚 | 温度范围 | 包装和数量 | 报价*(100-499) | 报价*1000 pcs | RoHS |
|---|---|---|---|---|---|---|---|
| ADZS-2189M-EZLITE 产品状态: 量产 | 评估板 | - | 商业 | 1 | $ 300.00 | $ 300.00 | 是 |
| ADZU-2189M-EZLITE 产品状态: 停产 | 评估板 | - | 商业 | 1 | - | - | 是 |
ADSP-2188N 应用技术支持与电子电路设计开发资源下载
- ADSP-2188N 数据手册DataSheet 下载 . PDF
- ADI 模拟器件公司比较器产品选型指南 . PDF
- Analog Devices, Inc. 美国模拟器件公司产品订购手册 .PDF
- ADSP-219x/2191 DSP 处理器使用手册 .pdf
- ADSP-218x DSP 处理器使用手册 .zip (zip, 2439 kB)
- ADSP-218x DSP Instruction Set Reference 下载 .pdf
- ADSP-2199x Mixed Signal DSP Controller Hardware Reference 下载 .pdf
- ADSP-219x DSP Instruction Set Reference 下载 .pdf
- ADSP-219x/2192 DSP Hardware Reference 下载 .pdf
- Using the ADSP-2100 Family Volume 1下载 .zip (zip, 4890 kB)
- Using the ADSP-2100 Family Volume 2下载 .zip
