ADSP-2188M: 16位、75 MIPS、2.75v，2个串行端口，主机端口，256 KB RAM
ADSP-2188M是一款单芯片微电脑产品，针对数字信号处理(DSP)以及其他高速数字处理应用进行了优化。ADSP-2188M将ADSP-2100系列的基础架构（三个计算单元、数据地址生成器和一个程序序列器）与两个串行端口、一个16位内部DMA端口、一个字节DMA端口、一个可编程计时器、标志I/O、广泛的中断功能及片内程序和数据存储器完美地结合起来。
ADSP-2188M集成256K字节的片内存储器，其配置为48K字（24位）程序RAM和56K字（16位）数据RAM。同时配有省电电路，以满足采用电池供电的便携式设备的低功耗需求。ADSP-2188M采用100引脚LQFP封装。
The ADSP-2188M is a single-chip microcomputer optimized for digital signal processing (DSP) and other high speed numeric processing applications. The ADSP-2188M combines the ADSP-2100 family base architecture (three computational units, data address generators and a program sequencer) with two serial ports, a 16-bit internal DMA port, a byte DMA port, a programmable timer, Flag I/O, extensive interrupt capabilities, and on-chip program and data memory.
The ADSP-2188M integrates 256K bytes of on-chip memory configured as 48K words (24-bit) of program RAM, and 56K words (16-bit) of data RAM. Power down circuitry is also provided to meet the low power needs of battery operated portable equipment. The ADSP-2188M is available in a 100-pin LQFP package.
ADSP-2188M 特点
- 指令周期时间：13.3 ns（2.75 V（内部）、75 MIPS持续性能）
- 单循环指令执行
- 借助3总线架构，可在每个指令周期中实现双取操作数
- 兼容ADSP-2100系列代码（便利使用代数句法），支持扩展指令集
- 单循环内容切换
- 256K字节片内RAM，配置为48K字片内程序存储器RAM和56K字片内数据存储器RAM
- 双用途程序存储器可同时存储指令和数据
- 独立ALU、乘法器/累加器和柱式移位器计算单元
- 13.3 ns Instruction Cycle Time @ 2.75 V (Internal), 75 MIPS Sustained Performance
- Single-Cycle Instruction Execution
- 3-Bus Architecture Allows Dual Operand Fetches in Every Instruction Cycle
- ADSP-2100 Family Code Compatible (Easy to Use Algebraic Syntax), with Instruction Set Extensions
- Single-Cycle Context Switch
- 256K Bytes of On-Chip RAM, Configured as 48K Words Program Memory RAM and 56K Words Data Memory RAM
- Dual-Purpose Program Memory for Both Instruction and Data Storage
- Independent ALU, Multiplier/Accumulator, and Barrel Shifter Computational Units
ADSP-2188M 技术指标
- Clock Speed (MHz): 75MHz
- Program RAM Words(KWords): 48
- Data RAM Word (KWords): 56
- Ext. Memory Bus (Bits): 24bit
- Host Port: Yes
- SPORTs: 2
- SPI/UART: No
- Timers: 1
- Core Voltage (V): 2.5V
- Package: 100 LQFP,CSP_BGA
ADSP-2188M 市场与应用
- Consumer telephony
- Embedded speech processing
- POS terminals
- PBX
- Smart card readers
- Multichannel voice processing
- Industrial measurement control
- Full-duplex handsfree car kit
- Speaker phones
- VoIP phones
- Pattern matching
- Network access servers

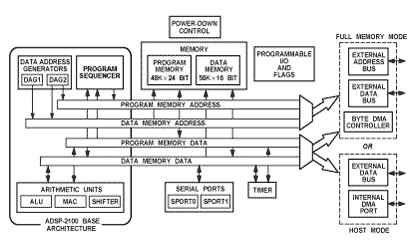

ADSP-2188M 功能框图
ADSP-2188M 芯片订购指南
| 产品型号 | 封装 | 引脚 | 温度范围 | 包装和数量 | 报价*(100-499) | 报价*1000 pcs | RoHS |
|---|---|---|---|---|---|---|---|
| ADSP-2188MBSTZ-266 产品状态: 量产 | 100 ld LQFP | 100 | 工业 | Tray, 90 | $ 38.52 | $ 33.71 | 是 |
| ADSP-2188MKSTZ-300 产品状态: 量产 | 100 ld LQFP | 100 | 商业 | Tray, 90 | $ 38.52 | $ 33.71 | 是 |
ADSP-2188M 评估版和开发套件
| 产品型号 | 封装 | 引脚 | 温度范围 | 包装和数量 | 报价*(100-499) | 报价*1000 pcs | RoHS |
|---|---|---|---|---|---|---|---|
| ADZS-2189M-EZLITE 产品状态: 量产 | 评估板 | - | 商业 | 1 | $ 300.00 | $ 300.00 | 是 |
| ADZU-2189M-EZLITE 产品状态: 停产 | 评估板 | - | 商业 | 1 | - | - | 是 |
ADSP-2188M 应用技术支持与电子电路设计开发资源下载
- ADSP-2188M 数据手册DataSheet 下载 . PDF
- ADI 模拟器件公司比较器产品选型指南 . PDF
- Analog Devices, Inc. 美国模拟器件公司产品订购手册 .PDF
- ADSP-219x/2191 DSP 处理器使用手册 .pdf
- ADSP-218x DSP 处理器使用手册 .zip (zip, 2439 kB)
- ADSP-218x DSP Instruction Set Reference 下载 .pdf
- ADSP-2199x Mixed Signal DSP Controller Hardware Reference 下载 .pdf
- ADSP-219x DSP Instruction Set Reference 下载 .pdf
- ADSP-219x/2192 DSP Hardware Reference 下载 .pdf
- Using the ADSP-2100 Family Volume 1下载 .zip (zip, 4890 kB)
- Using the ADSP-2100 Family Volume 2下载 .zip
