ADP2102: 600mA 3MHz同步降压DC-DC变换器
ADP2102是一款针对低电压输出的,紧凑封装（3mmx3mm LFCSP）的低静态电流降压DC-DC变换器。在大负载电流的情况下,ADP2102采用电流模式,固定导通时间,伪固定频率,谷值电流控制方案,这样利用非常少的,体积小的外围器件就可以获得极佳的稳定性和暂态响应特性。为了手持设备中电池的最长寿命,ADP2102在轻载时将进入降低开关频率降低静态电流的省电模式。
ADP2102工作的输入电压范围为2.7V到5.5V,这样可由单个锂离子电池,多个碱性/镍氢电池串联或其他标准电源来提供输入电压。ADP2102可调节输出电压为0.8V到1.875V,但ADP2102-XX指示预置电压范围为1.875, 1.8, 1.5, 1.375, 1.25, 1.2, 1.0和0.8V。所有型号为获得高效率均包含一个内部功率开关和同步整流管,而内部补偿则确保了最少数目的外部器件。当逻辑控制关断时,输入端和输出端隔离,只从输入电源抽取0.1uA的电流。其他主要特性包括欠压锁定以阻止电池深度放电,软启动以防止启动时输入电流过冲。
产品应用领域 Applications
- 手机
- 便携媒体播放器
- PDA及掌上电脑
- 数码相机
- 智能电话
ADP2102 特点
- 最大效率高达95%
- 针对低电压输出做了优化
- 针对外部小陶瓷电感做了优化
- 高达600mA负载电流
- 2.7V到5.5V输入电压范围
- 由单个锂离子电池供电
- 固定输出电压范围从0.8V到3.3V
- 可调输出电压范围为0.8V到3.3V
- 60uA低静态电流
- 内部同步整流
- 3MHz工作频率
- 0.1uA关断电源电流

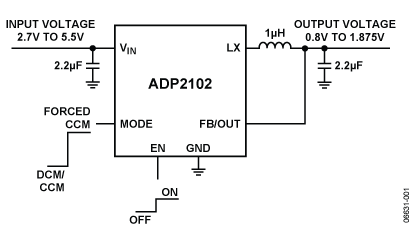

ADP2102 功能框图
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| ADP2102-0.8-EVALZ | 量产 | 评估板 | 8 | 工业 |
| ADP2102-1-EVALZ | 量产 | 评估板 | 8 | 工业 |
| ADP2102-1.0-EVALZ | 量产 | 评估板 | 8 | 工业 |
| ADP2102-1.2-EVALZ | 量产 | 评估板 | 8 | 工业 |
| ADP2102-1.25-EVALZ | 量产 | 评估板 | 8 | 工业 |
| ADP2102-1.375EVALZ | 量产 | 评估板 | 8 | 工业 |
| ADP2102-1.5-EVALZ | 量产 | 评估板 | 8 | 工业 |
| ADP2102-1.8-EVALZ | 量产 | 评估板 | 8 | 工业 |
| ADP2102-1.875EVALZ | 量产 | 评估板 | 8 | 工业 |
| ADP2102-2-EVALZ | 量产 | 评估板 | 8 | 工业 |
| ADP2102-3-EVALZ | 量产 | 评估板 | 8 | 工业 |
| ADP2102-4-EVALZ | 量产 | 评估板 | 8 | 工业 |
| ADP2102-BL1-EVZ | 量产 | 评估板 | - | 待定 |
| ADP2102YCPZ-0.8-R7 | 量产 | 8 ld LFCSP (3x3mm) | 8 | 汽车级 |
| ADP2102YCPZ-1-R7 | 量产 | 8 ld LFCSP (3x3mm) | 8 | 汽车级 |
| ADP2102YCPZ-1.0-R7 | 量产 | 8 ld LFCSP (3x3mm) | 8 | 汽车级 |
| ADP2102YCPZ-1.2-R7 | 量产 | 8 ld LFCSP (3x3mm) | 8 | 汽车级 |
| ADP2102YCPZ-1.25R7 | 量产 | 8 ld LFCSP (3x3mm) | 8 | 汽车级 |
| ADP2102YCPZ-1.37R7 | 量产 | 8 ld LFCSP (3x3mm) | 8 | 汽车级 |
| ADP2102YCPZ-1.5-R7 | 量产 | 8 ld LFCSP (3x3mm) | 8 | 汽车级 |
| ADP2102YCPZ-1.8-R7 | 量产 | 8 ld LFCSP (3x3mm) | 8 | 汽车级 |
| ADP2102YCPZ-1.87R7 | 量产 | 8 ld LFCSP (3x3mm) | 8 | 汽车级 |
| ADP2102YCPZ-2-R7 | 量产 | 8 ld LFCSP (3x3mm) | 8 | 汽车级 |
| ADP2102YCPZ-3-R7 | 量产 | 8 ld LFCSP (3x3mm) | 8 | 汽车级 |
| ADP2102YCPZ-4-R7 | 量产 | 8 ld LFCSP (3x3mm) | 8 | 汽车级 |
