ADP1828LC-EVALZ: 同步降压型PWM,降压,DC-DC控制器
ADP1828是一款通用同步脉宽调制（PWM）电压模式降压型控制器。ADP1828驱动N沟道功率级,将输出电压稳定在低至0.6 V至输入电压的85%,可以驱动大MOSFET的POL负载。ADP1828非常适合各种大功率应用,诸如DSP、处理器内核I/O电源、医学成像以及工业应用。其输入偏置3 V～18 V,内置低压差（LDO）稳压器,对于超过5.5 V的输入偏置电压,可以产生5V输出。
ADP1828LC-EVALZ 特点
- 宽偏置电压范围：3.0 V～18 V
- 宽功率级输入范围：1 V～24 V
- 宽输出电压范围：0.6 V～85%输入电压
- 在0°C～70°C时精度为±0.85%
- N-沟道MOSFET设计,降低成本
- 工作在300 kHz、600 kHz的固定频率,或者通过可调电阻器采用300 kHz至600 kHz的频率to 600 kHz
- 时钟输出同步其他控制器
- 不需电流检测电阻
- 内置线性稳压器
- 为上电时序设计的电压跟踪
- 软启动与热过载保护
- 过压与欠压电源良好指示器

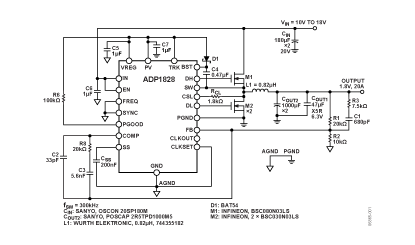

ADP1828LC-EVALZ 功能框图
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| ADP1828-BL1-EVZ | 量产 | 评估板 | - | 待定 |
| ADP1828-BL2-EVZ | 量产 | 评估板 | - | 待定 |
| ADP1828HC-EVALZ | 量产 | 评估板 | 20 | 汽车级 |
| ADP1828LC-EVALZ | 量产 | 评估板 | 20 | 汽车级 |
| ADP1828YRQZ-R7 | 量产 | 20 | 汽车级 |
