ADP170-1.8-EVALZ: 300mA,低静态电流,CMOS线性稳压器
ADP170/ADP171是一款低电压输入、低静态电流和低压差(LDO)的线性稳压器,工作电压范围为1.6V至3.6V,能够提供高达300mA的输出电流。在300mA的负载时,压差仅有55mV,改善了效率,并支持很宽范围的输入电压。在空载时,静态电流低至23μA,使得ADP170/ADP171成为电池供电的便携式设备的理想选择。
ADP170提供五个固定输出电压选择,范围为1.2V至3.0V,还可以提供其他固定输出电压(更多相关信息,请联系ADI公司)。ADP171是一款输出电压可调的稳压器,通过设置一个外接分压器即可实现0.8V至3.0V范围内的任意输出电压。ADP170/ADP171的稳定性经过专门的优化,只需采用小型的1μF陶瓷输出电容。该器件特别适用于为数字处理器供电。ADP170/ADP171具有良好的瞬态性能,只占用极小的电路板空间。与一般的商用LDO相比,ADP170/ADP171可提供更好的电源抑制比(100kHz条件下高达20-40dB),使得它们成为模数转换器以及混合信号处理器的理想电源选择,工程师可以使用小型的旁路电容器。此外,该系列器件具有优异的输出噪声性能,无需采用额外的旁路电容,因而进一步减少了PCB上的元器件数量。
器件内部具有短路保护和过热保护电路,防止有害条件下的损坏。ADP170/ADP171采用5脚的TSOT封装,外形尺寸小,可满足各类便携式电源应用。
ADP170-1.8-EVALZ 特点
- 最大输出电流：300mA
- 输入电压范围：1.6V -3.6V
- 低静态电流
空载时,IGND = 23 μA
300mA负载时,IGND = 220 μA - 低关断电流：<1μA
- 低压差：300mA负载下为55mV
- 输出电压精度：±1%
- 5个可选固定电压：1.2V,1.8V,2V,2.5V,2.8V
- 可调输出电压
0.8 V to 3.0 V (ADP171) - 电源电压、负载以及温度变化范围内的精度：±3%
- 利用小型的1μF陶瓷电容即可稳定
- 电源抑制比性能
10kHz条件下70dB
100 kHz条件下68dB

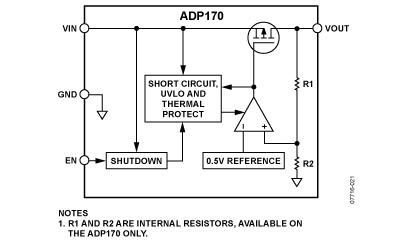

ADP170-1.8-EVALZ 功能框图
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| ADP170-1.8-EVALZ | 量产 | 评估板 | 5 | 工业 |
| ADP170AUJZ-1.2-R7 | 量产 | 5 ld SOT-23 | 5 | 工业 |
| ADP170AUJZ-1.5-R7 | 量产 | 5 ld SOT-23 | 5 | 工业 |
| ADP170AUJZ-1.8-R7 | 量产 | 5 ld SOT-23 | 5 | 工业 |
| ADP170AUJZ-2.5-R7 | 量产 | 5 ld SOT-23 | 5 | 工业 |
| ADP170AUJZ-2.8-R7 | 量产 | 5 ld SOT-23 | 5 | 工业 |
