ADM809: 具有低电平有效推挽输出的微处理器监控电路,采用3引脚SOT-23和SC70封装

ADM809监控电路用于监控微处理器系统中的电源电压,可在上电、关断和掉电情况下提供复位输出。上电时,内部定时器使复位保持置位状态240 ms。这样,微处理器会保持复位状态,直到电源达到稳定状态。即使VCC低至1 V,/RESET输出仍然可以工作。ADM809可提供低电平有效复位信号/RESET,还有一个推挽输出级。

共提供7种复位阈值选项。复位比较器具有内置抗突波特性,能够不受VCC的快速瞬变影响。

ADM809提供3引脚SOT-23和SC70两种封装,功耗仅为17 uA,适合低功耗便携式设备使用。

产品应用领域 Applications

• 微处理器系统
• 计算机
• 控制器
• 智能仪器
• 汽车系统

ADM809 特点

• 可在整个温度范围内提供额定性能
• 低功耗(17 uA)
• 精密电压监控器：2.5 V、3 V、3.3 V、5 V选项
• 复位置位低至1 V VCC
• 上电复位脉冲：140 ms（最小值） 推挽RESET输出
• SC70和SOT-23封装

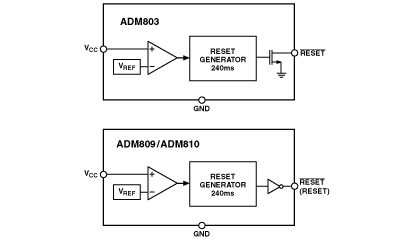

ADM809 功能框图

ADM809 芯片订购指南

产品型号	产品状态	封装	引脚	温度范围
ADM809-5LAKS-REEL	量产	3 ld SC70	3	工业
ADM809-5LAKS-REEL7	量产	3 ld SC70	3	工业
ADM809-5LAKSZ-REEL	量产	3 ld SC70	3	工业
ADM809-5LAKSZ-RL7	量产	3 ld SC70	3	工业
ADM809-5LART-REEL	量产	3 ld SOT-23	3	工业
ADM809-5LART-REEL7	量产	3 ld SOT-23	3	工业
ADM809-5LARTZ-REEL	量产	3 ld SOT-23	3	工业
ADM809-5LARTZ-RL7	量产	3 ld SC70	3	工业
ADM809-5SAKS-REEL	量产	3 ld SC70	3	工业
ADM809-5SAKS-REEL7	量产	3 ld SC70	3	工业
ADM809-5SAKSZ-RL	量产	3 ld SC70	3	工业
ADM809-5SAKSZ-RL7	量产	3 ld SC70	3	工业
ADM809JAKS-REEL7	量产	3 ld SC70	3	工业
ADM809JAKSZ-REEL	量产	3 ld SC70	3	工业
ADM809JAKSZ-REEL7	量产	3 ld SC70	3	工业
ADM809JART-REEL7	量产	3 ld SOT-23	3	工业
ADM809JARTZ-REEL	量产	3 ld SOT-23	3	工业
ADM809JARTZ-REEL7	量产	3 ld SOT-23	3	工业
ADM809LAKS-REEL7	量产	3 ld SC70	3	工业
ADM809LAKSZ-REEL	量产	3 ld SC70	3	工业
ADM809LAKSZ-REEL7	量产	3 ld SC70	3	工业
ADM809LART-REEL	量产	3 ld SOT-23	3	工业
ADM809LART-REEL7	量产	3 ld SOT-23	3	工业
ADM809LARTZ-REEL	量产	3 ld SOT-23	3	工业
ADM809LARTZ-REEL7	量产	3 ld SOT-23	3	工业
ADM809MAKS-REEL7	量产	3 ld SC70	3	工业
ADM809MAKSZ-REEL	量产	3 ld SC70	3	工业
ADM809MAKSZ-REEL7	量产	3 ld SC70	3	工业
ADM809MART-REEL	量产	3 ld SOT-23	3	工业
ADM809MART-REEL7	量产	3 ld SOT-23	3	工业
ADM809MARTZ-REEL	量产	3 ld SOT-23	3	工业
ADM809MARTZ-REEL7	量产	3 ld SOT-23	3	工业
ADM809RAKS-REEL	量产	3 ld SC70	3	工业
ADM809RAKS-REEL7	量产	3 ld SC70	3	工业
ADM809RAKSZ-REEL	量产	3 ld SC70	3	工业
ADM809RAKSZ-REEL7	量产	3 ld SC70	3	工业
ADM809RART-REEL	量产	3 ld SOT-23	3	工业
ADM809RART-REEL7	量产	3 ld SOT-23	3	工业
ADM809RARTZ-REEL	量产	3 ld SOT-23	3	工业
ADM809RARTZ-REEL7	量产	3 ld SOT-23	3	工业
ADM809SAKS-REEL	量产	3 ld SC70	3	工业
ADM809SAKS-REEL7	量产	3 ld SC70	3	工业
ADM809SAKSZ-REEL	量产	3 ld SC70	3	工业
ADM809SAKSZ-REEL7	量产	3 ld SC70	3	工业
ADM809SART-REEL	量产	3 ld SOT-23	3	工业
ADM809SART-REEL7	量产	3 ld SOT-23	3	工业
ADM809SARTZ-REEL	量产	3 ld SOT-23	3	工业
ADM809SARTZ-REEL7	量产	3 ld SOT-23	3	工业
ADM809TAKS-REEL7	量产	3 ld SC70	3	工业
ADM809TAKSZ-REEL	量产	3 ld SC70	3	工业
ADM809TAKSZ-REEL7	量产	3 ld SC70	3	工业
ADM809TART-REEL	量产	3 ld SOT-23	3	工业
ADM809TART-REEL7	量产	3 ld SOT-23	3	工业
ADM809TARTZ-REEL	量产	3 ld SOT-23	3	工业
ADM809TARTZ-REEL7	量产	3 ld SOT-23	3	工业
ADM809ZAKS-REEL	量产	3 ld SC70	3	工业
ADM809ZAKS-REEL7	量产	3 ld SC70	3	工业
ADM809ZAKSZ-REEL	量产	3 ld SC70	3	工业
ADM809ZAKSZ-REEL7	量产	3 ld SC70	3	工业
ADM809ZART-REEL	量产	3 ld SOT-23	3	工业
ADM809ZART-REEL7	量产	3 ld SOT-23	3	工业
ADM809ZARTZ-REEL	量产	3 ld SOT-23	3	工业
ADM809ZARTZ-REEL7	量产	3 ld SOT-23	3	工业
