ADM6339: 四电压微处理器监控电路
ADM6339是一款高精度监控电路,最多能监控四个系统电源电压。
它含有多种不同的内部预调整欠压阈值选项,用于监控-5.0 V、1.8 V、2.5 V、3.0 V、3.3 V和5.0 V电源电压,并提供±5%和±10%两种容差水平。 该器件还提供一至三个可调电压阈值选项：1.23 V、0.62 V和-0.5 V。有关所有可用选项的列表和说明,请参考“订购指南”部分。
如果受监控的电源电压降至最小电压阈值以下（或针对-0.5 V和-5.0 V输入选项,升至最大电压阈值以上）,一个低电平有效输出便会置位,触发系统复位。输出为开漏式,具有典型值为10 μA的较弱内部上拉电流,以便拉至受监控的IN2电源电压。在所有电压均超过选定的阈值电平之后,复位信号将在复位超时周期（典型值为200 ms）内保持低电平。
只要IN1或IN2超过1 V,ADM6339输出便仍然有效。未用的受监控输入不应浮动或接地,而应将其与大于其指定阈值电压的电源电压相连。
ADM6339采用6引脚SOT-23封装,工作温度范围为-40°C至+85°C扩展温度范围。
ADM6339 特点
- 精确监控多达四个电源电压
- 6种工厂预设阈值选项：-5.0 V、1.8 V、2.5 V、3.0 V、3.3 V、5.0 V
- 可调输入阈值选项：-0.5 V（±2.0%精度）、0.62 V（±0.8%精度）、1.23 V
- 复位超时：200 ms（典型值）
- 开漏RESET输出（10 μA内部上拉电流）
- 复位输出级：低电平有效,有效范围至VIN1 = 1 V 或IN2 = 1 V
- 低功耗(55 μA)
- 干扰抑制
- 额定温度范围：-40°C至+85°C

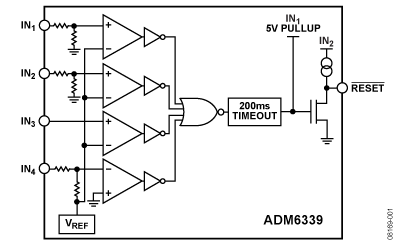

ADM6339 功能框图
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| ADM6339AARJZ-RL7 | 量产 | 6 | 工业 | |
| ADM6339BARJZ-RL7 | 量产 | 6 | 工业 | |
| ADM6339CARJZ-RL7 | 量产 | 6 | 工业 | |
| ADM6339DARJZ-RL7 | 量产 | 6 | 工业 | |
| ADM6339EARJZ-RL7 | 量产 | 6 | 工业 | |
| ADM6339GARJZ-RL7 | 量产 | 6 | 工业 | |
| ADM6339HARJZ-RL7 | 量产 | 6 | 工业 | |
| ADM6339IARJZ-RL7 | 量产 | 6 | 工业 | |
| ADM6339JARJZ-RL7 | 量产 | 6 | 工业 | |
| ADM6339KARJZ-RL7 | 量产 | 6 | 工业 | |
| ADM6339LARJZ-RL7 | 量产 | 6 | 工业 | |
| ADM6339MARJZ-RL7 | 量产 | 6 | 工业 | |
| ADM6339NARJZ-RL7 | 量产 | 6 | 工业 | |
| ADM6339OARJZ-RL7 | 量产 | 6 | 工业 | |
| ADM6339PARJZ-RL7 | 量产 | 6 | 工业 | |
| ADM6339QARJZ-RL7 | 量产 | 6 | 工业 |
