ADM3232E: ±15 kV ESD保护、3.3 V、RS-232线路驱动器/接收机

ADM3232E收发器是一款高速、双通道RS-232/V.28接口器件,采用3.3 V单电源供电。低功耗使它非常适合电池供电的便携式仪表。ADM3232E符合EIA-232E和CCITT V.28规范,数据速率最高可达460 kbps。

所有RS-232（TOUT和RIN）和CMOS（TIN和ROUT

ADM3232E 特点

• 数据速率：460 kbps
• 2路Tx和2路Rx
• 符合EIA-232E规范
• 0.1 μF电荷泵电容
• TTL/CMOS和RS-232输入/输出提供ESD保护,符合IEC1000-4-2 (801.2)要求
• 接触放电：±8 kV
• 气隙放电：±15 kV

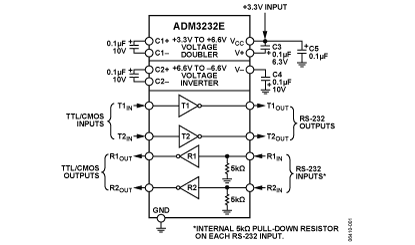

ADM3232E 功能框图

ADM3232E 芯片订购指南

产品型号	产品状态	封装	引脚	温度范围
ADM3232EARNZ	量产	16 ld SOIC	16	工业
ADM3232EARNZ-REEL7	量产	16 ld SOIC	16	工业
ADM3232EARUZ	量产	16 ld TSSOP	16	工业
ADM3232EARUZ-REEL7	量产	16 ld TSSOP	16	工业
ADM3232EARWZ	量产		16	工业
ADM3232EARWZ-REEL	量产		16	工业
