ADM13307: 三处理器监控器
ADM13307是一款三电压监控器,最多可监控DSP和微处理器系统中的三个电压。
共有五种型号可供选用,所有型号均提供内部预调整欠压阈值选项组合,用于监控1.8 V、2.5 V、3.3 V和5 V电源。还有两个可调输入选项,欠压阈值为0.6 V或1.25 V。
ADM13307-18、ADM13307-25和ADM13307-33具有两个内部固定阈值和一个外部可编程阈值,后者通过电阻串进行编程。ADM13307-4和ADM13307-5提供一个内部固定阈值和两个外部可编程阈值。有关所有可用选项的列表,请参考数据手册的“订购指南”部分。
上电期间,当电源电压超过1.1 V时,/RESET置位。然后,该器件监控SENSEv输入引脚,只要SENSEv引脚仍然低于上升阈值电压IT+.,则/RESET输出将会保持低电平。
一旦监测到SENSEv输入的电源电压升至相关阈值以上,则在解除置位之前,复位信号将在复位超时周期内保持低电平。随后,如果SENSEv引脚监测到的电压降至相应下降输入阈值电压(VIT-)以下,则/RESET输出将置位。
ADM13307同时具有高电平有效RESET输出和低电平有效/RESET输出。
ADM13307具有手动复位输入,可以用来通过外部按钮或逻辑信号启动复位。
ADM13307采用8引脚、窄体SOIC封装,工作温度范围为-40°C至+85°C扩展工业温度范围。
产品应用领域 Applications
- DSP/微控制器监控
- 工业和便携式设备
- 无线系统
- 笔记本电脑/台式电脑
ADM13307 特点
- 三电源监控电路
- 电源电压范围：2.0 V至5.5 V
- 预调整阈值选项：1.8 V、2.5 V、3.3 V、5 V
- 0.6 V和1.25 V可调基准电压源
- 电源电流：40 μA（最大值）
- 复位超时：140 ms（最小值）
- RESET有效范围：VDD ≥ 1.1 V
- 推挽RESET和/RESET输出
- 8引脚、窄体SOIC封装
- 温度范围：-40°C至+85°C

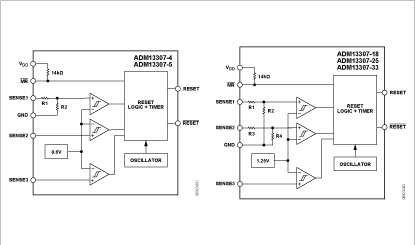

ADM13307 功能框图
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| ADM13307-18ARZ | 量产 | 8 | 工业 | |
| ADM13307-18ARZ-RL7 | 量产 | 8 | 工业 | |
| ADM13307-25ARZ | 量产 | 8 | 工业 | |
| ADM13307-25ARZ-RL7 | 量产 | 8 | 工业 | |
| ADM13307-33ARZ | 量产 | 8 | 工业 | |
| ADM13307-33ARZ-RL7 | 量产 | 8 | 工业 | |
| ADM13307-4ARZ | 量产 | 8 | 工业 | |
| ADM13307-4ARZRL7 | 量产 | 8 | 工业 | |
| ADM13307-5ARZ | 量产 | 8 | 工业 | |
| ADM13307-5ARZRL7 | 量产 | 8 | 工业 |
