ADM1232: Microprocessor Supervisory Circuit

The ADM1232 is pin-compatible with the MAX1232, DS1232LP, and DS1232. The Analog Devices, Inc., ADM1232 is a micro-processor monitoring circuit that can monitor the following:

• Microprocessor supply voltage
• Whether a microprocessor has locked up
• External interrupts

The ADM1232 is available in four packages: an 8-lead MSOP (RM-8), an 8-lead PDIP (N-8), a 16-lead wide SOIC (RW-16), and an 8-lead narrow SOIC (R-8).

产品应用领域 Applications

• Microprocessor systems
• Portable equipment
• Computers
• Controllers
• Intelligent instruments
• Automotive systems

ADM1232 特点

• Pin-compatible with MAX1232 and Dallas DS1232
• Adjustable precision voltage monitor with 4.5 V and 4.75 V options
• Adjustable strobe monitor with 150 ms, 600 ms, or 1.2 sec options
• No external components
• Specified from -40°C to +85°C

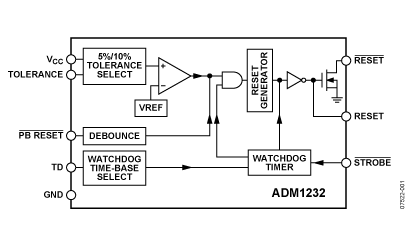

ADM1232 功能框图

ADM1232 芯片订购指南

产品型号	产品状态	封装	引脚	温度范围
ADM1232AN	量产	8 ld PDIP	8	工业
ADM1232ANZ	量产	8 ld PDIP	8	工业
ADM1232ARM	量产	8 ld MSOP	8	工业
ADM1232ARM-REEL	量产	8 ld MSOP	8	工业
ADM1232ARM-REEL7	量产	8 ld MSOP	8	工业
ADM1232ARMZ	量产	8 ld MSOP	8	工业
ADM1232ARMZ-REEL	量产	8 ld MSOP	8	工业
ADM1232ARMZ-REEL7	量产	8 ld MSOP	8	工业
ADM1232ARN	量产	8 ld SOIC	8	工业
ADM1232ARN-REEL	量产	8 ld SOIC	8	工业
ADM1232ARN-REEL7	量产	8 ld SOIC	8	工业
ADM1232ARNZ	量产	8 ld SOIC	8	工业
ADM1232ARNZ-REEL	量产	8 ld SOIC	8	工业
ADM1232ARNZ-REEL7	量产	8 ld SOIC	8	工业
ADM1232ARW	量产	16 ld SOIC - Wide	16	工业
ADM1232ARW-REEL	量产	16 ld SOIC - Wide	16	工业
ADM1232ARW-REEL7	量产	16 ld SOIC - Wide	16	工业
ADM1232ARWZ	量产	16 ld SOIC - Wide	16	工业
ADM1232ARWZ-REEL	量产	16 ld SOIC - Wide	16	工业
ADM1232ARWZ-REEL7	量产	16 ld SOIC - Wide	16	工业
