ADL5541-EVALZ: 射频/中频（ RF/IF）增益模块,工作频率50 MHz至6 GHz,增益15 dB
ADL5541是一款15 dB宽带的线性放大器,工作频率高达6 GHz。该放大器可以用于各种有线电视、手机以及仪器设备。
ADL5541可以提供15 dB增益,在频率、温度与电源范围内稳定工作, 器件一致性好。该增益模块内部匹配输入电阻为50Ω,在6 GHz以内其输入回波损耗为10 dB以下。它工作时只要求输入/输出交流耦合电容器、电源去耦合电容器以及外部电感
ADL5541-EVALZ 特点
- 固定增益：15 dB
- 工作频率：6 GHz
- 内部匹配的50Ω输入/输出电阻
- 内置偏置控制电路
- 输出IP3
44 dBm @ 500 MHz
40 dBm @ 900 MHz - 输出1 dB压缩点：19.7 dBm @
900 MHz - 噪声系数：3.5 dB @ 900 MHz
- 单电源供电：5V
- 8引脚LFCSP小尺寸封装
- 与20 dB增益的ADL5542 引脚兼容
- 1 kV静电放电（ESD）保护（Class 1C）

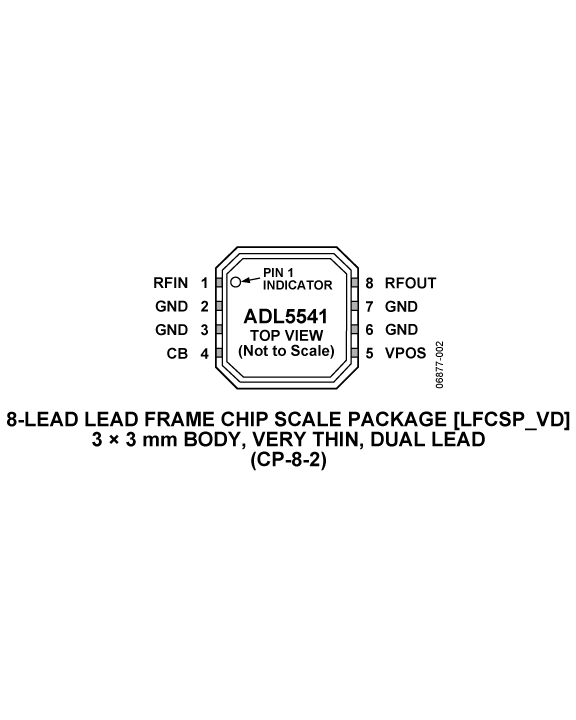

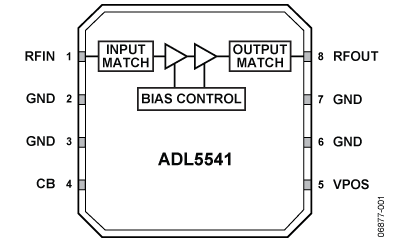

ADL5541-EVALZ 功能框图
ADL5541-EVALZ 技术指标
| Frequency Range (MHz) | 50 to 6000 | Noise Figure (dB) | 3.8dB |
| Gain (dB) | 14.7dB | Supply Current | 92mA |
| Output IP3 (dBm) | 39.2 | Package | 8-Lead LFCSP |
| 1 dB Comp Point (dBm) | 16.3 |
ADL5541 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| ADL5541-EVALZ | 量产 | 评估板 | 工业 | |
| ADL5541ACPZ-R7 | 量产 | 8 ld LFCSP (3x3mm) | 8 | 工业 |
