ADL5370: 300 MHz~1000 MHz正交调制器
ADL5370是固定增益正交调制器（F-MOD）产品系列的首款成员,工作频率范围为300 MHz~1000 MHz。其出色的相位精度与幅度平衡适合于通信系统中的高性能中频或直接射频调制。
ADL5370提供大于500 MHz的-3 dB基带带宽,非常适合于宽带零中频或低中频-射频应用,以及宽带数字预失真发射机。
ADL5370具有两个差分基带输入和一个单端本振,并生成单端50 Ω输出。
ADL5370采用ADI公司高级硅锗双极性工艺制造。它采用24引脚裸露焊盘无铅LFCSP_VQ封装,工作温度范围为-40°C~+85°C。可提供无铅评估版。
产品应用领域 Applications
- 450 MHz CDMA2000/GSM手机通信系统
- WiMAX/宽带无线接入系统
- 有线通信设备
- 卫星调制解调器
ADL5370 特点
- 输出频率范围：300 MHz~1000 MHz
- 调制带宽：>500 MHz (3 dB)
- 1 dB输出压缩：11 dBm @ 450 MHz
- 本底噪声：-160 dBm/Hz
- 边带抑制：-41 dBc @ 450 MHz
- 载波馈通：-50 dBm @ 450 MHz
- 单电源电压：4.75 V~5.25 V
- 24引脚LFCSP_VQ封装

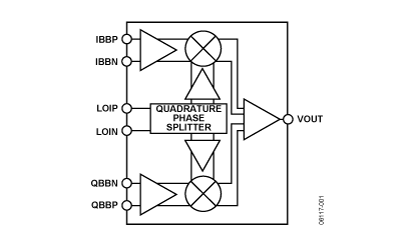

ADL5370 功能框图
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| ADL5370-EVALZ | 量产 | 评估板 | 24 | 工业 |
| ADL5370ACPZ-R7 | 量产 | 24 ld LFCSP (4x4mm w/2.30mm EP) | 24 | 工业 |
| ADL5370ACPZ-WP | 量产 | 24 ld LFCSP (4x4mm w/2.30mm EP) | 24 | 工业 |
