ADL5320: 400 MHz至2700 MHz RF驱动放大器
ADL5320是工作频率为400 MHz至2700 MHz的宽带线性RF驱动放大器。该器件可以广泛地用于多种有线和无线应用中,包括ISM、WLL、PCS、GSM、CDMA和WCDMA。 p>
ADL5320工作电压为5V,电流仅为104 mA。
ADL5320基于GaAs HBT工艺制造,采用低成本SOT-89封装,裸露焊盘可获得优良的热阻抗。ADL5321工作温度范围为-40°C-+85°C。现可提供完整评估板
ADL5320 特点
- 工作频率400MHz至2700MHz
- 880 MHz频率下增益为17 dB
- 800 MHz频率下OIP3为45 dBm
- 880 MHz频率下P1dB为25.4 dBm
- 880 MHz频率下噪声系数为4 dB
- 电源电压5V
- 供电电流104mA
- 内部有源偏置
- 增强散热型SOT-89封装
- ESD（静电放电）级别：±4 kV（3A类）

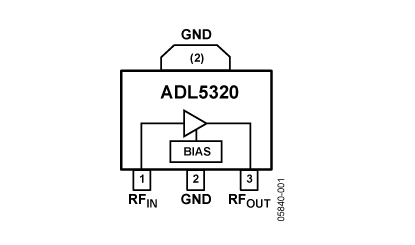

ADL5320 功能框图
ADL5320 技术指标
| Frequency Range (MHz) | 400 to 2700 | Supply Current | 104mA |
| Gain (dB) | 13.7dB | Package | SOT-89 |
| Output IP3 (dBm) | 42 | 1 dB Comp Point (dBm) | 25.6 |
| Noise Figure (dB) | 4.2dB |
ADL5320 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| ADL5320-EVALZ | 量产 | 评估板 | 工业 | |
| ADL5320ARKZ-R7 | 量产 | 3 ld SOT89 | 3 | 工业 |
