ADIS16209: 高精度、双轴数字倾角计和加速度计

ADIS16209是一款高精度数字倾角计,支持单轴（±180°）和双轴（±90°）工作。标准的3.3 V电源电压和SPI串行接口可以实现与大多数工业系统设计的简单集成。其简单的内部寄存器结构可以处理所有输出数据和配置特性,包括存取下列输出数据：校准加速度、精确倾斜角度、电源、内部温度、辅助模拟和数字输入信号、诊断误差标志,和可编程报警条件。

可配置的工作参数包括：采样速率、电源管理、数字滤波、辅助模拟和数字输出、失调/零点调节,和传感器机械结构的自检。

ADIS16209采用9.2 mm × 9.2 mm × 3.9 mm LGA封装,工作温度范围为-40°C～+125°C,可使用符合RoHS标准的回流焊接工艺。

产品应用领域 Applications

• 平台控制、稳定和校正
• 倾斜检测、倾角计、水平测量
• 运动/位置测量
• 监视器/报警设备（保安、医疗、安全）
• 导航

ADIS16209 特点

• 双模式倾角计系统

  双轴水平工作,±90°
  单轴垂直工作, ±180°
• 高精度, 0.1°
• 14-bit数字倾角数据,0.025°分辨率
• 14-bit数字加速度数据,0.244mg分辨率
• ±1.7 g 加速度计测量范围
• 12-bit数字温度传感器输出
• 数字控制偏置校准
• 数字控制采样速率
• 数字控制频率响应
• 速率/阈值极限的双报警设置
• 辅助数字I/O
• 数字化自检

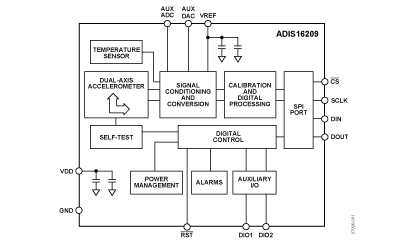

ADIS16209 功能框图

ADIS16209 芯片订购指南

产品型号	产品状态	封装	引脚	温度范围
ADIS16209/PCBZ	量产	评估板	-	待定
ADIS16209CCCZ	量产	LGA/CASON/CH ARRY SO NO LD	16	工业
