ADG3308: 1.15 V ～ 5.5 V, 8通道双向逻辑电平转换器
ADG3308/ADG3308-1/ADG3308-2是双向电平转换器,包括8个双向通道。它们可以用于多电压数字系统应用中,如在低压数字信号处理控制器与较高压器件之间的数据传输。其内部架构允许器件执行双向电平转换,不需要利用额外信号来设置转换方向。
VCCA的电压为器件的A侧设置逻辑电平,VCCY 的电压为器件的Y侧设置逻辑电平。为了正常运行,VCCA必须低于VCCY。施加于器件A侧的、与CCA 兼容的逻辑电平等同与VCCY兼容的Y侧的逻辑电平。类似地,施加于器件Y侧的、与VCCY 兼容的逻辑电平等同与VCCA兼容的、A侧的逻辑电平。
使能引脚(EN)为A侧与Y测引脚提供3态运行。当EN引脚置于低电平时,器件的两端处于高阻抗状态。对于正常状态,EN应当置于高电平。
ADG3308采用紧凑型20引脚TSSOP与20引脚LFCSP封装,ADG3308-1采用20-ball WLCSP封装,ADG3308-2采用backside-coated 20-ball WLCSP封装。对于ADG3308来说,EN引脚是指VCCY电源电压；对于ADG3308-1与ADG3308-2来说,EN引脚是指VCCA 电源电压。
ADG3308/ADG3308-1/ADG3308-2电源电压范围：1.15 V ～ 5.5 V,工作温度范围：-40°C ～ +85°C。
产品聚焦
- 双向逻辑电平转换
- 确保电源电压范围：1.15 V ～ 5.5 V
- 无方向引脚
- 封装: 20引脚TSSOP与20引脚LFCSP封装(ADG3308), 20-ball WLCSP封装(ADG3308-1),backside-coated 20-ball WLCSP封装(ADG3308-2)。
产品应用领域 Applications
- 低压ASIC电平转换
- 智能卡阅读器
- 手机与手机充电座
- 便携式通信设备
- 电信设备
- 网络开关与路由器
- 存储系统(SAN/NAS)
- 计算/服务器应用
- GPS
- 便携式POS系统
- 低成本串行接口
ADG3308 特点
- 双向逻辑电平转换
- 工作电源：1.15V至5.5V
- 低静态电流：1 nA（典型值）
- 无方向引脚

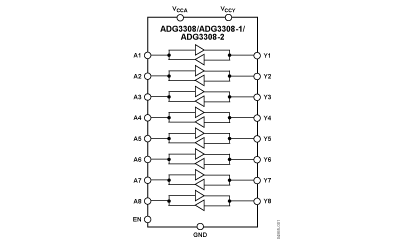

ADG3308 功能框图
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| ADG3308BCPZ-REEL | 量产 | 20 ld LFCSP (4x4mm) | 20 | 工业 |
| ADG3308BCPZ-REEL7 | 量产 | 20 ld LFCSP (4x4mm) | 20 | 工业 |
| ADG3308BRUZ | 量产 | 20 ld TSSOP | 20 | 工业 |
| ADG3308BRUZ-REEL | 量产 | 20 ld TSSOP | 20 | 工业 |
| ADG3308BRUZ-REEL7 | 量产 | 20 ld TSSOP | 20 | 工业 |
