ADCLK914: 超快型SiGe开集HVDS时钟/数据缓冲器

ADCLK914是一款采用ADI公司专利的互补双极性(XFCB-3)硅锗(SiGe)工艺技术制造的超快型时钟/数据缓冲器。ADCLK914具备高压差分信号(HVDS)输出,适合用于驱动ADI最新的高速数模转换器(DAC)。ADCLK914具备单个差分开集输出。

ADCLK914缓冲器的工作频率高达7.5 GHz,其传播延迟为160 ps,仅增加110 fs的随机抖动(RJ)。

输入具有100 Ω中心抽头片内端接电阻,并接受LVPECL、CML、CMOS、LVTTL或LVDS(仅交流耦合)。VREF引脚可用来为交流耦合输入提供偏置。

HVDS输出级可以直接将每端1.9 V驱动至端接于VCC的50 Ω传输线路中,从而获得3.8 V的总差分输出摆幅。

ADCLK914采用16引脚LFCSP封装。额定工作温度范围为扩展的工业温度范围-40°C至+125°C。

产品应用领域 Applications

• 时钟和数据信号恢复
• 高速转换器时钟
• 宽带通信
• 蜂窝基础设施
• 高速线路接收机
• ATE和高性能仪器仪表
• 电平转换
• 阈值检测

ADCLK914 特点

• 7.5 GHz工作频率
• 160 ps传播延迟
• 100 ps输出上升时间/下降时间
• 110 fs随机抖动
• 片内输入端接电阻
• 扩展工业温度范围： -40°C to +125°C
• 3.3 V电源(VCC - VEE)

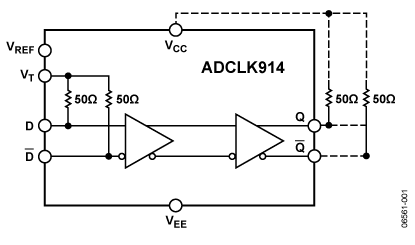

ADCLK914 功能框图



ADCLK914 芯片订购指南

产品型号	产品状态	封装	引脚	温度范围
ADCLK914/PCBZ	量产	评估板	16	工业
ADCLK914BCPZ-R2	量产	LFCSP:LEADFRM CHIP SCALE	16	工业
ADCLK914BCPZ-R7	量产	LFCSP:LEADFRM CHIP SCALE	16	工业
ADCLK914BCPZ-WP	量产	LFCSP:LEADFRM CHIP SCALE	16	工业
